Katlanabilir bir dış mekan arabası, bitmiş bir ürün olarak bakıldığında basit görünebilir. Ancak bu basit görünümün altında birçok hareketli parçanın birlikte çalışması gerekiyor. Çerçeve açılır ve kapanır, belirli bölümler birbirine göre hareket eder ve bazı bileşenlerin düzgün konumlandırılırken dönmesi gerekir.
Silindirler bu mekanizmalarda önemli bir rol oynayabilir. Tasarıma bağlı olarak hareketi destekleyebilir, hareketli bir bölümü yönlendirebilir veya kompakt bir döner düzeneğin parçası olarak bir yatak ve şaftla birlikte çalışabilirler.
Bu, silindir tasarımını yalnızca tekerlek seçimi meselesinden ziyade mekanik bir husus haline getirir. Çevreleyen çerçeve, yatak düzeni, montaj yöntemi, temas yüzeyi ve katlama yolunun tümü silindirin nasıl çalıştığıyla doğrudan ilişkilidir.
Katlanabilir dış mekan ekipmanı geliştiren üreticiler için bu ilişkinin anlaşılması, bileşen geliştirmeyi kolaylaştırabilir ve montaj ve test sırasında sorunların önlenmesine yardımcı olabilir.
Katlama Mekanizmalarında Makaralar Nerelerde Kullanılır?
Silindirin tam konumu ürünün yapısına bağlıdır.

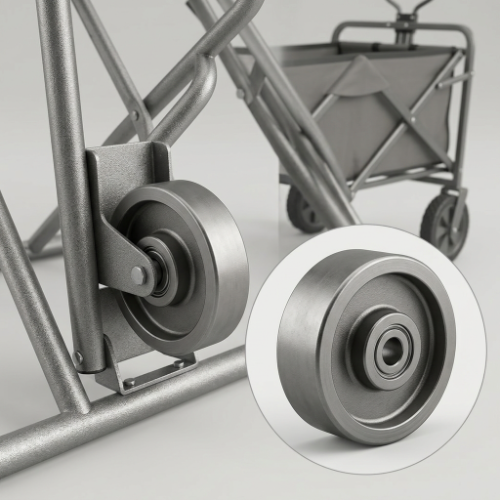

Katlanabilir bir dış mekan arabasında, hareketli bir destek noktasına, kılavuz yapısına veya dönen düzeneğe bir silindir dahil edilebilir. Bir mile ve yatağa bağlanabilir, bir braketin içine monte edilebilir veya kontrollü hareket gerektiren başka bir bileşenin karşısına yerleştirilebilir.
Temel bir silindir düzeneği şunları içerebilir:
- Silindir gövdesi
- Rulman
- Şaft veya aks
- Montaj braketi
- Hareketli çerçeve
- Temas veya kılavuz yüzeyi
Her parçanın kendi işlevi vardır ancak parçaların birlikte çalışması gerekir.
Örneğin silindir gövdesi, birleşme yüzeyiyle nasıl temas edeceğini belirler. Rulman dönüşü destekler. Şaft dönen bileşeni yerinde tutarken braket düzeneği daha büyük mekanizmaya bağlar.
Bir parçayı değiştirmek diğerlerini etkileyebilir.
Bu nedenle bir merdaneyi sadece dış şekline bakarak değerlendirmemek gerekir.
Mekanizma İçerisinde Silindir Ne İşe Yarar?
Her silindir için tek bir rol yoktur.
İşlevi, kurulduğu yere ve mekanizmanın ne tür bir hareket gerektirdiğine bağlıdır.
Destekleyici Hareket
Bir silindir, birbirine göre hareket etmesi gereken iki parça arasında yuvarlanma teması sağlayabilir.
Doğrudan kayan temasla karşılaştırıldığında yuvarlanan temas, direncin montaj içinde ele alınma şeklini değiştirebilir. Bir hareket düzenli olarak tekrarlandığında bu yararlı olabilir.
Hareketli Bir Bölümün Yönlendirilmesi
Silindir ayrıca hareketli bir bileşenin amaçlanan yolda tutulmasına da yardımcı olabilir.
Bu tip bir düzenleme, bir çerçeve bölümünün, destek parçasının veya diğer yapısal elemanın bir kılavuz yüzeyi ile aynı hizada kalarak hareket etmesinin gerekli olduğu durumlarda bulunabilir.
Kontrollü Temasın Sürdürülmesi
Bazı mekanizmalarda, yapı konum değiştirdikçe silindir iki bileşeni kontrollü temas halinde tutar.
Bu durumda silindirin şekli ve montaj konumu önem kazanmaktadır. Bunlardan herhangi biri uygun değilse hareket sırasında temas dengesiz hale gelebilir.
Dönen Bir Montajın Parçası Olarak Çalışmak
Rulman ve şaftla birleştirildiğinde silindir, tam bir dönen düzeneğin parçası haline gelir.
Dış silindir görülebilir ancak iç yatak düzenlemesi, bileşenin performansı açısından aynı derecede önemlidir.
Rulman Neden Önemlidir?
Bir makara ve rulman genellikle yakından bağlantılıdır.
Rulman, şaft veya aks etrafında kontrollü dönüşe izin verirken, silindir dıştaki dönen yapıyı sağlar. Bu parçalar arasındaki uyumun mevcut kurulum alanına ve mekanizmanın hareketine uygun olması gerekir.
Birkaç faktörün gözden geçirilmesi gerekebilir:
- Rulman position
- Şaft düzenlemesi
- Kullanılabilir alan
- Silindir yapısı
- Montaj yöntemi
- Beklenen hareket
- Çalışma ortamı
Bu özellikle kompakt katlama mekanizmalarında önemlidir.
Makara düzeneğinin etrafında çok az yer olabilir, dolayısıyla her şey zaten tasarlandıktan sonra rulman kolayca seçilemez.
Daha pratik bir yaklaşım, erken geliştirme aşamasında makarayı ve rulmanı birlikte düşünmektir.
Makara Profili Hareketi Nasıl Etkiler?
Bir silindirin dış şekli, etrafındaki yüzeyle nasıl etkileşime gireceğini belirler.
Nispeten düz bir temas alanına sahip bir silindir, oluklu, kenarlı veya diğer şekilli profilli bir silindirden farklı davranır.
Profil şunları etkileyebilir:
- İletişim konumu
- Rehberlik
- Kararlılık
- Hareket yönü
- Yüzey etkileşimi
- Mevcut boşluk
Bir katlama mekanizması için doğru profil, silindirin gerçekte ne yaptığına bağlıdır.
Hareketli bir bölümü destekliyorsa temas yüzeyinin bu harekete uygun olması gerekir. Bir kılavuzu takip ediyorsa profilin kılavuz yapısıyla birlikte çalışması gerekebilir.
Bu nedenle bir silindiri benzer görünen bir başkasıyla değiştirmek bazen beklenmedik sorunlara neden olabilir.
Çerçeve Katlandığında Silindire Ne Olur?
Katlama eylemi tasarımın önemli bir parçasıdır.
Araba açıkken silindirin çevresinde bol miktarda alan olabilir. Çerçeve katlanmaya başladıkça silindirin konumu yakındaki bileşenlere göre değişir.
Şuna yaklaşabilir:
- Çerçeve tüpleri
- Menteşeler
- Parantez
- Şaftlar
- Destek kolları
- Diğer hareketli bileşenler
Bu nedenle silindirin tüm hareket boyunca yeterli açıklığa ihtiyacı vardır.
Sadece açık pozisyonun kontrol edilmesi yeterli değildir.
Normal çalışma sırasında doğru şekilde oturan bir bileşen, çerçeve kısmen katlandığında başka bir parçaya temas edebilir. Bazı durumlarda çok küçük miktardaki bir müdahale bile katlama işlemini etkileyebilir.
Bu nedenle mekanizma tam çalışma yolu boyunca hareket ederken silindirin kontrol edilmesi gerekir.
Dış Ortam Önemli mi?
Evet, özellikle silindir çevredeki ortama maruz kaldığında.
Dış mekan ekipmanları toz, kir, nem, çim, gevşek parçacıklar ve değişen hava koşullarıyla karşılaşabilir. Gerçek maruz kalma düzeyi arabanın nasıl ve nerede kullanıldığına bağlıdır.
Bu nedenle silindir düzeneğinin aşağıdakilerle ilişkili olarak değerlendirilmesi gerekebilir:
- Nem
- Toz ve kir
- Yüzey kirliliği
- Temizlik
- Saklama koşulları
- Hareket sıklığı
Nispeten temiz bir ortamda kullanılan bir silindirin, düzenli olarak bahçe yollarına veya diğer dış mekan yüzeylerine maruz kalan bir silindirden farklı gereksinimleri olabilir.
Aynı durum yatak düzeni için de geçerlidir.
Makara ve rulman bir bütün olarak ele alındığında çevre koşulları tasarım sürecinde daha erken dikkate alınabilir.
Montaj Yöntemi Silindiri Nasıl Etkiler?
Bir silindirin çevresindeki yapıyla sağlam bir bağlantıya ihtiyacı vardır.
Montaj yöntemi silindirin nereye oturacağını, nasıl döneceğini ve kuvvetlerin çerçeveye nasıl aktarılacağını belirler.
Dar bir braket mevcut alanı kısıtlayabilir. Belirli bir şaft konumu, belirli bir yatak düzenlemesini gerektirebilir. Katlanır bir bağlantı aynı zamanda silindirin nasıl monte edilebileceğini de sınırlayabilir.
Bu, üreticilerin standart bir bileşene karar vermeden önce montaj yapısını incelemesi gerektiği anlamına gelir.
Yararlı bilgiler şunları içerebilir:
- Montaj yeri
- Braket yapısı
- Şaft konumu
- Mevcut boşluk
- Temas yüzeyi
- Hareket yönü
- Katlama yolu
Bu ayrıntılar, mevcut bir silindirin mekanizmaya uyup uymayacağının veya değiştirilmiş bir tasarımın dikkate alınıp alınmayacağının belirlenmesine yardımcı olabilir.
Neden Makara ve Çerçeve Birlikte Geliştirilmeli?
Önce bir silindir seçip daha sonra çevredeki yapı üzerinde çalışmak cazip gelebilir.
Mekanizma kompakt olduğunda bu yaklaşım zorlaşabilir.
Çerçevede yapılacak bir değişiklik silindirin kullanılabilir alanını değiştirebilir. Braketin hareket ettirilmesi şaft konumunu etkileyebilir. Katlama açısının değiştirilmesi silindiri başka bir bileşene yaklaştırabilir.
İlişki her iki yönde de çalışır.
Bir silindir, çerçeve tasarımını etkileyebilirken, çerçeve, silindire sınırlamalar getirebilir.
OEM geliştirme için bu bileşenlerin başlangıçtan itibaren birlikte ele alınması genellikle daha pratiktir.
Bu, özellikle ürünün alışılmadık bir katlama yapısına veya sınırlı montaj alanına sahip olduğu durumlarda kullanışlıdır.
Özel Silindir Ne Zaman Düşünülmeye Değer?
Profili, yatak düzeni ve montaj yapısı halihazırda uygulamaya uygun olduğunda standart bir rulo uygun olabilir.
Ancak bazı mekanizmalar bu esnekliği sunmuyor.
Üreticinin aşağıdakileri çözmesi gerektiğinde özelleştirilmiş bir silindir düşünülebilir:
- Sınırlı kurulum alanı
- Alışılmadık bir montaj yapısı
- Belirli bir şaft düzenlemesi
- Belirli bir iletişim profili
- Mevcut rulman gereksinimleri
- Katlanır boşluk
- Standart olmayan bir kılavuz yapısı
Özelleştirme her zaman bileşenin tamamının yeniden tasarlanması anlamına gelmez.
Uygulamaya bağlı olarak geliştirme, silindir gövdesine, montaj bölümüne, yatak düzenine veya düzeneğin başka bir kısmına odaklanabilir.
Önemli olan, bileşenin gerçek mekanik gereksinimler etrafında geliştirilmiş olmasıdır.
Özel Geliştirme İçin Hangi Bilgiler Sağlanmalıdır?
Uygulamanın net bir açıklaması iletişimi çok daha kolaylaştırabilir.
Üreticiler şunları sağlayabilir:
Ürün Çizimleri
Çizimler, mevcut kurulum alanını ve silindir ile çevresindeki bileşenler arasındaki ilişkiyi göstermeye yardımcı olur.
Mevcut Örnekler
Bir rulo halihazırda kullanılıyorsa, bir numune göndermek, onun yapısının ve kurulum yönteminin anlaşılmasını kolaylaştırabilir.
Fotoğraflar
Fotoğraflar of the complete mechanism can show details that may not be obvious from a basic drawing.
Hareket Bilgisi
Tedarikçi, normal çalışma ve katlama sırasında silindirin nasıl hareket ettiğini anlamalıdır.
Rulman Gereksinimleri
Belirli bir yatak düzenlemesi zaten mevcutsa, bu da tartışmaya dahil edilmelidir.
Çevre Koşulları
Dış mekana maruz kalma, toz, nem ve genel çalışma koşulları hakkındaki bilgiler de bileşen tasarımına rehberlik etmeye yardımcı olabilir.
Bilgi ne kadar eksiksiz olursa, geliştirme sırasında o kadar az tahmine ihtiyaç duyulur.
Numune Testi Neden Önemlidir?
Bir rulo çizimde uygun görünebilir ancak takıldığında farklı davranabilir.
Gerçek montaj, yalnızca bileşene bakarak karar verilmesi zor olan faktörleri ortaya çıkarır.
Silindir aşağıdakilerle etkileşime girer:
- Rulman
- Şaft
- Braket
- Çerçeve
- Kılavuz yüzeyi
- Diğer hareketli parçalar
Katlama mekanizması başka bir değişken daha ekler çünkü bu parçaların göreceli konumu çalışma sırasında değişir.
Örnek testi aşağıdaki gibi sorunların belirlenmesine yardımcı olabilir:
- Yetersiz açıklık
- Beklenmeyen temas
- Kötü hizalama
- Düzensiz hareket
- Aşırı direnç
- Uyumsuz montaj
Gerçek montajın test edilmesi, üreticilere daha büyük üretime geçmeden önce ayarlamalar yapma fırsatı verir.
Test Sırasında Neler Kontrol Edilmelidir?
Test, silindirin dönüp dönmediğini kontrol etmenin ötesine geçmelidir.
Pratik bir inceleme birkaç aşamayı içerebilir.
Normal Konumu Kontrol Edin
Araba açıkken silindirin düzgün şekilde yerleştirildiğinden ve hizalandığından emin olun.
Katlama Hareketini Kontrol Edin
Çerçeveyi katlama yolunun tamamı boyunca hareket ettirin ve engellemeye dikkat edin.
Montaj Alanını Kontrol Edin
Silindir, şaft, yatak ve braket arasındaki hareketi arayın.
Farklı Yüzeyleri Kontrol Edin
Ürünün dış mekanda kullanılması amaçlanıyorsa, temsili yüzeyler üzerinde yapılan testler, yalnızca pürüzsüz bir atölye zemini üzerinde yapılan testlerden daha yararlı bilgiler sağlayabilir.
Tekrarlanan Hareketi Kontrol Edin
Tekrarlanan açılma, kapanma ve hareket, kısa bir başlangıç testi sırasında ortaya çıkmayabilecek sorunları ortaya çıkarabilir.
Testin amacı yalnızca silindirin çalıştığını doğrulamak değildir. Tüm montajın amaçlandığı gibi çalıştığını doğrulamak içindir.
Bir Makara Mevcut Bir Rulmanın Çevresinde Özelleştirilebilir mi?
Bazı uygulamalarda mevcut yatak düzeni ürün tasarımına göre önceden belirlenmiş olabilir.
Bu, silindir gövdesine özel gereksinimler getirebilir.
Tüm montajı değiştirmek yerine, mekanik gereksinimlere bağlı olarak silindir potansiyel olarak mevcut yatak ve montaj yapısı etrafında geliştirilebilir.
Bu tür bir yaklaşım, bir üreticinin halihazırda yerleşik bir çerçeve veya şaft tasarımına sahip olduğu ancak farklı bir dış profile veya kurulum düzenlemesine sahip bir silindire ihtiyaç duyduğu durumlarda yararlı olabilir.
Fizibilite gerçek yapıya bağlıdır, bu nedenle çizimler veya örnekler ilk tartışma sırasında faydalıdır.
Standart Dışı Silindir Geliştirmeyi Farklı Kılan Nedir?
Standart bir bileşen genellikle ortak uygulamalar etrafında tasarlanır.
Standart olmayan bir bileşen, belirli bir mekanizmanın gereksinimlerinden başlar.
Bu, geliştirme sırasında daha fazla iletişim gerektirebilir çünkü üreticinin şunları anlaması gerekir:
- Bileşen nasıl yüklenir
- Neyle temas eder?
- Nasıl hareket ediyor
- Hangi alan mevcut
- Hangi rulman düzenlemesi gereklidir?
- Hangi çevresel koşullar söz konusudur
Geliştirme süreci, son bileşen onaylanmadan önce çizimin gözden geçirilmesini, numune üretimini, testi ve ayarlamaları içerebilir.
Alışılmadık katlama yapısına sahip üreticiler için bu, ürünün tamamını mevcut bir bileşene uyarlamaya çalışmaktan daha fazla esneklik sağlayabilir.
Üreticiler Silindir Geliştirmeyi Nasıl Kolaylaştırabilir?
Birkaç basit adım süreci daha verimli hale getirebilir.
Mekanizmayla başlayın.
Hangi silindirin mevcut olduğu sorusuyla başlamayın. Öncelikle silindirin ne yapması gerektiğini belirleyin.
Daha sonra kurulum alanını, hareket yolunu, yatak düzenini ve çevre koşullarını gözden geçirin.
Daha sonra standart bir bileşenin uygun olup olmadığını belirleyin.
Değilse, önceden toplanan bilgiler özel bir tasarımın temeli olarak kullanılabilir.
Pratik bir geliştirme sırası şöyledir:
- Silindirin işlevini tanımlayın.
- Mekanizmanın tamamını inceleyin.
- Montaj alanını kontrol edin.
- Rulman ve mil düzenlemesini tanımlayın.
- Katlama hareketini gözden geçirin.
- Çalışma ortamını düşünün.
- Standart bir bileşeni değerlendirin.
- Gerekirse özelleştirilmiş bir tasarım geliştirin.
- Komple montajı test edin.
- Üretimden önce son yapıyı onaylayın.
Bu, geliştirme sürecinin gerçek uygulamaya odaklanmasını sağlar.
Bir Rulman ve Makara Üreticisiyle Çalışmak
Katlanır dış mekan ekipmanı geliştiren üreticiler için bileşen geliştirme, mevcut bir parçayı katalogdan seçmekten daha fazlasını içerebilir.
Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE), farklı mekanik uygulamalar için minyatür ve orta boy rulmanlar, standart dışı rulmanlar, kasnak sistemleri ve özelleştirilmiş rulman ve makarayla ilgili bileşenler konusunda uzmanlaşmıştır.
Bir katlama mekanizması için geliştirme tartışması silindir, yatak, şaft, montaj yapısı ve çevreleyen çerçeve arasındaki ilişkiye odaklanabilir. Çizimler, örnekler ve uygulama bilgileri, tasarım tamamlanmadan önce bileşenin neyi başarması gerektiğini belirlemeye yardımcı olabilir.
Bu yaklaşım özellikle mekanizmanın sınırlı alana sahip olduğu veya geleneksel bileşen düzenlemesine uymadığı durumlarda geçerlidir.
Katlama Mekanizmaları İçin Pratik Bir Kontrol Listesi
Üreticiler bir silindir düzeneğini onaylamadan önce aşağıdakileri inceleyebilir:
- Silindirin gerçek işlevi nedir?
- Hangi yüzeye veya bileşene temas ediyor?
- Çalışma sırasında nasıl hareket ediyor?
- Çerçeve katlandığında konumu nasıl değişir?
- Hareket boyunca yeterli açıklık var mı?
- Rulman amaçlanan montaja uyuyor mu?
- Şaft düzeni uygun mu?
- Montaj yapısı yeterli desteği sağlıyor mu?
- Silindir dış mekanda toz veya nemle karşılaşacak mı?
- Montajın tamamı test edildi mi?
- Özelleştirilmiş bir bileşen mekanizmanın geliştirilmesini kolaylaştırır mı?
Bu sorular dikkati tek bir izole bileşen yerine mekanik sistemin tamamına odaklıyor.
Silindirler, katlanır bir dış mekan arabasının çerçevesiyle karşılaştırıldığında küçük olabilir, ancak işlevleri, tüm mekanizmanın hareketiyle yakından bağlantılı olabilir.
Silindir profili, yüzeye nasıl temas edeceğini belirler. Rulman dönüşü destekler. Şaft ve braket düzeneği yerinde tutar. Çerçeve, özellikle araba katlandığında bileşenin nasıl hareket edeceğini kontrol eder.
Dış mekan koşulları başka bir hususu daha ekliyor.
Üreticiler için yararlı başlangıç noktası bu nedenle mekanizmanın kendisidir. Hareket, montaj yapısı, yatak düzeni, açıklık ve çalışma ortamı anlaşıldıktan sonra standart bir silindirin uygun olup olmadığına veya özel bir bileşenin geliştirilmesi gerekip gerekmediğine karar vermek çok daha kolay hale gelir.
Alanın sınırlı olduğu veya katlama yapısının alışılmadık olduğu uygulamalarda, gerçek mekanizma etrafında makara ve rulman bileşenleri geliştirebilen bir üreticiyle çalışmak, tasarım sürecini daha esnek ve test edilmesi daha kolay hale getirebilir.
