Kılavuz tekerlekler ve palet makaraları, bir tezgah üzerinde durduklarında neredeyse aynı görünebilir. Her ikisi de yuvarlaktır. Her ikisi de rulman içerebilir. Her ikisi de bir raya, profile veya başka bir hareketli yüzeye karşı çalışabilir.
Karışıklık da burada başlıyor.
Gerçek bir makinede bu iki bileşenin görevleri oldukça farklı olabilir. Bir kılavuz tekerlek genellikle hareketli bir parçayı rotasında tutmak için kullanılırken, bir palet makarası, çalışma yükünün bir kısmını taşırken veya aktarırken tanımlanmış bir yol boyunca çalışacak şekilde tasarlanabilir. Hatta bazı ekipmanlarda bir bileşen her iki işlevi de yerine getirebilir.
Peki kılavuz tekerlek ile palet makarası arasındaki pratik fark nedir?
Cevap, ürün sayfasında yazılı olan addan çok, tekerleğin etrafındaki makineyle nasıl etkileşime girdiğiyle ilgilidir.

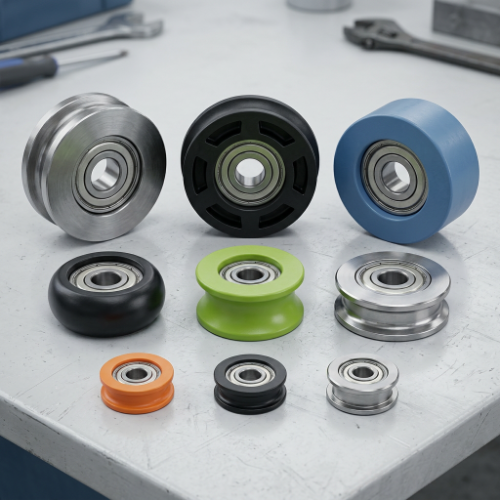

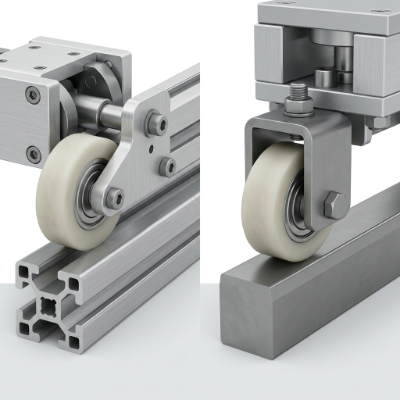

Bir Bakışta Kılavuz Çark ve Palet Makarası Karşılaştırması
Detaylara bakmadan önce temel rolleri ayırmakta fayda var.
| dikkate alma | Kılavuz Çarkı | Palet Silindiri |
|---|---|---|
| Ana rol | Hareketi veya hizalamayı kontrol etmeye yardımcı olur | Tanımlanmış bir yol veya demiryolu boyunca çalışır |
| İletişim | Bir raya, panele, kenara veya profile temas edebilir | Genellikle belirli bir pist yüzeyi etrafında tasarlanır |
| Yükleme işlevi | Bir yükün bir kısmını yönlendirebilir, dengeleyebilir veya taşıyabilir | Genellikle yuvarlanma hareketini yük aktarımıyla birleştirir |
| Tipik yapı | Tekerlek, yatak, mil veya montaj düzeni | Makara gövdesi, yatak, saplama, şaft veya montaj yapısı |
| Profil | Düz, yivli, flanşlı veya özel | Genellikle bir parça veya kamera profiliyle eşleştirilir |
| Tasarım odağı | Hareket kontrolü ve hizalama | Temas, yuvarlanma hareketi ve yük aktarımını takip edin |
Bunlar katı endüstri tanımlarından ziyade genel ayrımlardır. Makine imalatçıları bu terimleri sıklıkla farklı kullanırlar ve bir uygulamada kılavuz tekerlek olarak tanımlanan bir bileşen, diğerinde palet makarası olarak adlandırılabilir.
Önemli soru şu: Mekanizmanın içinde çark aslında ne yapıyor?
Kılavuz Çark Ne İşe Yarar?
Bir kılavuz tekerlek esas olarak yön ile ilgilidir.
Bir çerçeve boyunca hareket eden hareketli bir panel düşünün. Herhangi bir yönlendirme olmaksızın panel yanlara doğru hareket edebilir, çevredeki yapıya sürtünebilir veya yavaş yavaş amaçlanan yolundan uzaklaşabilir.
Bir kılavuz tekerlek bu hareketin kontrol edilmesine yardımcı olur.
Bir ray boyunca, bir kanalın içinde, bir yan yüzeye karşı veya makinenin başka bir kısmı boyunca ilerleyebilir. Tasarıma bağlı olarak hareketli bölümün bir kısmını da destekleyebilir.
Rehberlik Her Zaman Yük Taşıma Anlamına Gelmez
Bu gözden kaçırılması kolay bir ayrımdır.
Bazı kılavuz tekerlekler esas olarak hareketli bir aksamın hizalı kalmasını sağlar. Bu düzeneğin tüm ağırlığını mutlaka taşımaları gerekmez.
Örneğin, hareket eden bir vagonun ağırlığını destekleyen ayrı tekerlekler ve onu ray üzerinde merkezde tutan daha küçük tekerlekler olabilir. Her ikisi de dönen bileşenlerdir ancak mekanik sorumlulukları farklıdır.
Bu fark tekerleğin nasıl tasarlanması gerektiğini etkiler.
Esas olarak yanal yönlendirme için kullanılan bir tekerleğin, hareketli yapının önemli bir bölümünü desteklemesi beklenen bir tekerlekten farklı gereksinimleri olabilir.
O halde Palet Silindiri Nedir?
Bir palet makarası genellikle tanımlanmış bir çalışma yolu etrafında tasarlanır.
Ray, bir ray, kam, kılavuz profili veya özel olarak şekillendirilmiş bir yüzey olabilir. Makine hareket ettikçe silindir bu yolu takip eder.
Birçok tasarımda silindir aynı zamanda yükü hareketli aksam ile ray arasında da aktarır. Bu, temas yüzeyinin, yatak düzeninin, montaj yapısının ve makara profilinin hepsinin yakından bağlantılı olduğu anlamına gelir.
Bu nedenle palet makarası yalnızca raya temas eden bir tekerlek değildir.
Pist tasarımın bir parçası.
Paletin belirli bir şekli varsa silindirin bu şekille çalışması gerekir. Silindir bir saplama veya şaft aracılığıyla monte ediliyorsa çevredeki yapının da bu bağlantıya uyum sağlaması gerekir.
Gerçek Fark Çoğunlukla Temas Yüzeyinde Görünür
Benzer görünen iki tekerleğiniz varsa, neye dokunduklarına bakın.
Bu genellikle size ürün adından daha fazlasını anlatır.
Bir taşıyıcının yana doğru hareket etmesini durdurmak için bir kılavuz tekerlek profilin yan tarafına doğru hareket edebilir. Bir diğeri bir oyuğa oturabilir ve hareketli bölümün merkezde tutulmasına yardımcı olabilir.
Öte yandan bir palet makarası genellikle tanımlanmış bir palet yüzeyini takip edecek şekilde tasarlanmıştır. Dış profili o arayüze özel şekillendirilebilir.
Ortak İletişim Düzenlemeleri
Endüstriyel ekipmanlarda çeşitli düzenlemeler görünebilir:
- Düz bir çalışma yüzeyine karşı düz tekerlek
- Bir rayın veya uygun profilin etrafında yivli tekerlek
- Bir rayın yanında flanşlı tekerlek
- Eşleşen bir yüzeye karşı dışbükey veya içbükey tekerlek
- Bir kamı veya oluşturulmuş yolu takip eden silindir
- Özel bir mekanizma için özel tekerlek profili
Tekerleğin şekli birleşme yüzeyinden bağımsız olarak seçilmemelidir.
Katalogda uygun görünen bir oluk, temas ilişkisi farklıysa gerçek rayla çalışmayabilir.
Basit Bir Örnek: Bir Taşıma, Birçok İş
Bir çerçeve boyunca hareket eden küçük bir endüstriyel arabayı düşünün.
Taşıyıcının ileri ve geri hareket etmesi gerekiyor. Ayrıca merkezde kalması ve yanlara doğru kaldırılmasından veya kaydırılmasından kaçınılması gerekir.
Makine birden fazla dönen bileşen kullanabilir.
Bir grup, arabayı ana hareket yönünde taşır. Başka bir grup yan rehberlik sağlar. Üçüncü bir temas noktası pistten aşırı uzaklaşmayı engelleyebilir.
Bu bileşenlerin tümü yuvarlanır, ancak mutlaka aynı işi yapmaları gerekmez.
Bu nedenle her tekerleği aynı tipte bir lastikle değiştirmek sorun yaratabilir.
Mekanik rol, hepsinin yuvarlak olmasından daha önemlidir.
Rulmanların Farklılığa Uyum Sağladığı Yer
Rulmanlar, kılavuz tekerleklerin ve palet makaralarının benzer görünse de farklı davranabilmesinin bir başka nedenidir.
Rulman, tekerleğin veya silindirin kendi şaftı veya montaj noktası etrafında dönmesine izin verir. Ancak rulman, bileşenin tüm işlevini belirlemez.
Dış tekerleğin hala palet veya kılavuz yüzeyi ile uygun şekilde temas etmesi gerekiyor.
Montaj hakkında düşünmenin yararlı bir yolu şudur:
- Rulman: Dönüşü destekler
- Tekerlek profili: Kişiyi yönetir
- Şaft veya montaj: Bileşeni makineye bağlar
- Parça veya kılavuz yüzeyi: Koşu yolunu tanımlar
Eğer ilişkinin bir kısmı yanlışsa diğer kısmını değiştirmek sorunu çözmeyebilir.
Örneğin, tekerlek uygun olmayan bir palete sürtünmeye devam ederken bir rulman serbestçe dönebilir.
Yük Yönü Tasarımı Değiştirebilir
Bir tekerlek dışarıdan basit görünebilir ancak makinenin içindeki kuvvetler çeşitli yönlerden gelebilir.
Ekipmana bağlı olarak silindirde aşağıdaki sorunlar yaşanabilir:
- Radyal yükleme
- Yan yükleme
- Eksenel kuvvet
- Hareket sırasında kuvvetin değiştirilmesi
- Titreşim
- Aralıklı etki
- Kombine yükleme
Esas olarak yanal hareketi kontrol eden bir kılavuz tekerleğin, hareketli bir taşıyıcıyı taşıyan bir palet makarasından farklı bir mekanik gereksinimi olabilir.
Bu, endüstriyel silindir seçiminin dış çap veya tekerlek görünümünden ziyade uygulamayla başlamasının nedenlerinden biridir.
Parça Şekli Neden Bu Kadar Önemli?
Palet ve silindir, çalışan bir çift oluşturur.
Bir pistin kavisli bir koşu yüzeyine sahip olduğunu varsayalım. Düz bir tekerlek, o eğriye uyacak şekilde tasarlanmış bir tekerlekten farklı bir temas koşulu yaratacaktır.
Benzer şekilde, yivli bir tekerleğin de uyumlu bir palete ihtiyacı vardır. Oluk çok gevşekse, tekerlek istenmeyen yan hareketlere sahip olabilir. Temas çok kısıtlayıcıysa hareket zorlaşabilir.
Aynı prensip özel endüstriyel ekipmanlar için de geçerlidir.
Tüm Koşu Yolunu Düşünün
Sadece düz kısmı incelemeyin.
Silindir olduğunda ne olacağını kontrol edin:
- Hareket etmeye başlar.
- Normal yolculuğa ulaşır.
- Yön değiştirir.
- Bir eklemi veya geçişi geçirir.
- Kavisli bir bölüme girer.
- Yük altında duruyor.
Bir bölümde iyi davranan bir tekerlek, geometri değiştiğinde farklı tepki verebilir.
Ekipman üreticileri için bu özellikle prototip testleri sırasında faydalıdır.
Kılavuz Çark veya Palet Makarası: Makinenizin Hangisine İhtiyacı Var?
1. Bileşen Temel Olarak Hizalamayı Kontrol Ediyor mu?
Asıl amaç bir panelin, taşıyıcının, kayışın, kablonun veya başka bir hareketli bölümün sürüklenmesini önlemekse, bir kılavuz tekerlek bu rolü daha doğru bir şekilde tanımlayabilir.
2. Tekerlek Doğrudan Tanımlanmış Bir Yol Boyunca Çalışıyor mu?
Silindir, makinenin hareketinin bir parçası olarak bir rayı, kamı veya oluşturulmuş çalışma yolunu takip ediyorsa, palet silindiri daha yararlı bir tanım olabilir.
3. Yükün Bir Kısmını Taşıyor mu?
Eğer tekerlek, hareketli düzeneğin yükünün anlamlı bir kısmını raya aktarıyorsa, bunun tasarım tartışmasına dahil edilmesi gerekir.
4. Profil Parçayla Eşleşiyor mu?
Özel bir oluk, flanş veya kavisli profil, tekerlek ve çalışma yüzeyinin tek bir arayüz olarak değerlendirilmesi gerektiğini göstermektedir.
5. Bileşen Özel Bir Mekanizmanın Parçası mı?
Mevcut makinenin özel bir şaftı, braketi, sınırlı kurulum alanı veya sıra dışı palet profili varsa, standart bir katalog açıklaması hikayenin tamamını anlatmayabilir.
Rulo Sorgulamasında Neler Bulunmalıdır?
Endüstriyel ekipman için bir kılavuz tekerlek veya palet makarası tedarik ederken, uygulamanın kısa bir açıklaması, tek başına bir ürün adından çok daha faydalıdır.
Bir tedarikçinin veya mühendislik ekibinin genellikle mekanizmanın çeşitli kısımlarını anlaması gerekir.
| Bilgi | Neden Yardımcı Olur? |
|---|---|
| Makine uygulaması | Bileşenin gerçek rolünü gösterir |
| Koşu yüzeyi | Tekerlek-parça ilişkisini tanımlar |
| Tekerlek profili | Temas geometrisinin oluşturulmasına yardımcı olur |
| Montaj yöntemi | Bileşenin makineye nasıl bağlandığını gösterir |
| Yük yönü | Kuvvet aktarımının anlaşılmasına yardımcı olur |
| Hareket modeli | Silindirin nasıl çalıştığını gösterir |
| Maddi ortam | Malzeme seçimini destekler |
| Kullanılabilir alan | Kurulum sırasında parazitin önlenmesine yardımcı olur |
| Mevcut örnek | Bir yedek parça geliştirirken kullanışlıdır |
| Çizim veya fotoğraf | Montajın anlaşılmasını kolaylaştırır |
Mevcut bir numune, makine zaten üretimde olduğunda özellikle yararlı olabilir.
Orijinal bileşen aşınmış olsa bile montaj düzeni ve temas profili yararlı ipuçları sağlayabilir.
Bir Makara Hem Kılavuz Çark hem de Palet Makarası Olarak Çalışabilir mi?
Evet, makine tasarımına bağlı olarak.
Şartlar birbirini dışlayan değildir.
Bir silindir, hareketli bir düzeneği yönlendirirken aynı zamanda yükünün bir kısmını da taşıyabilir. Başka bir tasarımda, bir tekerlek bir yolu takip edebilir ve esas olarak konumlandırmayı sağlayabilir.
Bu örtüşme, bileşenleri satın alırken terminolojinin kafa karıştırıcı olmasının nedenlerinden biridir.
Özel ekipman için işlevi doğrudan tanımlamak genellikle daha iyidir.
Örneğin:
"Silindir bir rayı takip eder ve arabayı destekler."
Veya:
"Tekerlek, paneli yan kılavuza göre hizalı tutar."
Bu tür bir açıklama, bir mühendislik ekibine basitçe "Bir kılavuz tekerleğe ihtiyacım var" demekten çok daha yararlı bilgiler verir.
Özelleştirme Çözümün Parçası Haline Geldiğinde
Her makine standart bir tekerlek kullanamaz.
Sorun tekerleğin kendisi olmayabilir. Bu, tekerlek, yatak, şaft, braket, palet ve kullanılabilir alanın birleşimi olabilir.
Ekipman aşağıdaki özelliklere sahip olduğunda özel bir silindir düşünülebilir:
- Standart olmayan bir koşu profili
- Özel bir oluk veya flanş
- Sınırlı montaj alanı
- Belirli bir şaft düzenlemesi
- Belirli bir yatak konumu
- Özel bir malzeme gereksinimi
- Kılavuzluk ve yük destek fonksiyonlarının birleşimi
Özelleştirme mutlaka tüm mekanizmanın yeniden tasarlanması anlamına gelmez.
Bazen değişiklik tekerlek profiliyle sınırlıdır. Başka bir projede rulman düzeninin veya montaj bağlantısının değişmesi gerekebilir.
Başlangıç noktası her zaman makine olmalıdır.
İkisini Karşılaştırmanın Daha İyi Bir Yolu
Yeni bir proje için kılavuz tekerlekleri ve palet makaralarını karşılaştırıyorsanız, bunları kategori yerine işlev açısından tanımlamayı deneyin.
| Soru | Ne Bulmalı? |
|---|---|
| Hangi hareketler? | Panel, taşıyıcı, bant, kablo, malzeme veya başka bir düzenek |
| Ne sabit kalır? | Ray, çerçeve, profil, kılavuz veya ray |
| Temas nerede gerçekleşir? | Üst, alt, yan, oluk veya çoklu yüzeyler |
| Tekerlek neyi kontrol eder? | Yön, hizalama, yük veya bunların birleşimi |
| Nasıl monte edilir? | Şaft, saplama, braket, muhafaza veya entegre yapı |
| Hareket sırasında ne olur? | Düz hareket, geri dönüş, virajlar, titreşim veya değişen yük |
Bu cevaplar netleştiğinde kılavuz tekerlek ile palet makarası arasındaki farkın anlaşılması çok daha kolay hale gelir.
Sıkça Sorulan Sorular
Kılavuz Tekerlekler ve Palet Makaraları Aynı Şey midir?
Her zaman değil. Her ikisi de dönen bileşenlerdir ancak işlevleri farklı olabilir. Bir kılavuz tekerlek esas olarak hizalamayı kontrol edebilirken, bir palet makarası sıklıkla tanımlanmış bir yolu takip eder ve ayrıca çalışma yükünün bir kısmını da aktarabilir.
Kılavuz Çark Yük Taşıyabilir mi?
Evet. Kılavuz tekerlek, makine tasarımına bağlı olarak bir miktar yük taşıyabilir. Ancak gerçek yükleme işlevi, adından varsayılmak yerine, mekanizmanın tamamından doğrulanmalıdır.
Palet Şekli Rulo Seçimini Etkiler mi?
Evet. Palet, tekerleğin makineyle nasıl temas ettiğini belirler. Düz, yivli, kavisli, flanşlı ve kapalı çalışma yüzeyleri farklı tekerlek profilleri ve montaj düzenlemeleri gerektirebilir.
Rulman Neden Önemlidir?
Rulman, tekerleğin montaj noktası etrafında dönmesini destekler. Şaft ve tekerlek ile uyumu, konumu ve ilişkisi tüm aksamın nasıl çalıştığını etkileyebilir.
Özel Bir Kılavuz Çark Aynı zamanda Palet Makarası Olarak da Kullanılabilir mi?
Tasarımına ve çalışma koşullarına bağlı olarak yapılabilir. Bileşenin, yükü bir ray boyunca taşırken veya aktarırken aynı zamanda hareketi yönlendirmesi gerekiyorsa, geliştirme sırasında bu işlevler birlikte düşünülmelidir.
Kılavuz tekerlek ile palet makarası arasındaki fark her zaman dışarıdan belli değildir. Her ikisi de benzer tekerlek gövdelerini, yataklarını, millerini ve malzemelerini kullanabilir.
Daha net bir ayrım, her bir bileşenin gerçekleştirdiği işten kaynaklanır.
Bir kılavuz tekerlek genellikle hareketi kontrollü ve hizalı tutmakla ilgilidir. Bir palet makarası genellikle tanımlanmış bir çalışma yolu etrafında tasarlanır ve aynı zamanda yükü bu palet boyunca destekleyebilir veya aktarabilir.
Ancak gerçek makineler her zaman bu kadar düzenli değildir. Bir silindir aynı anda birden fazla işlevi yerine getirebilir.
Ekipman tasarımcıları ve satın alma ekipleri için pratik yaklaşım, çalışma durumunun tamamını tanımlamaktır. Palete, temas yüzeyine, hareket yönüne, yüke, montaj yapısına, yatak düzenine, mevcut alana ve çalışma ortamına bakın.
Bu ayrıntılar anlaşıldığında ürün adının önemi azalır. Daha sonra silindir, makinenin gerçekte ne yapması gerektiğine göre tasarlanabilir.
