Son yıllarda yapılmış bir sürgülü kapıyı açtığınızda, içerideki tekerleğin işlenmiş metal yerine kalıplanmış plastik olması ihtimali makuldür. Bu, yenilik görünümüne bürünmüş bir pazarlama trendi değil; bu özel parça için enjeksiyon kalıplamanın geleneksel metal imalatına göre neler sunabileceği konusunda gerçek bir değişimi yansıtıyor.
Üretim Farkı: Malzemeyi Çıkarmak ve Şekillendirmek
Temelde Farklı İki Süreç
Metal silindirler tipik olarak katı metal stoktan bir tekerlek şeklinin işlenmesiyle (kesilmesi, tornalanması veya damgalanmasıyla) üretilir. Trjeksiyonla kalıplanmış silindirler, erimiş reçinenin, bitmiş parçaya tam olarak benzeyen hassas bir kalıp boşluğu içinde şekillendirilmesiyle üretilir.
- İşleme çıkarıcıdır: Malzeme son şekil kalana kadar adım adım kaldırılır.
- Kalıplama biçimlendiricidir: nihai şekil doğrudan ham reçineden tek bir döngüde oluşturulur.
Üretim Ölçeğinde Bu Ayrım Neden Önemli?
- Parça sayımı ile işleme süresi ölçekleri; her ünite kendi kesme döngüsüne ihtiyaç duyar.
- Kalıplama döngü süreleri, büyük ölçüde tasarımın karmaşıklığından bağımsız olarak, bir kalıp mevcut olduğunda genellikle saniyelerle ölçülür.
- İşlemedeki takım aşınması, uzun bir üretim süreci boyunca boyutları kademeli olarak değiştirirken, stabil bir kalıp, ilk üniteden son üniteye kadar boyutsal olarak tutarlı parçalar üretir.
Bu, Toplu Alıcılar İçin Ne İfade Ediyor?
Bir avuç özel parça için bu farkın pek önemi yoktur. Sürgülü kapı ve pencere donanımına özgü sipariş hacimleri için (genellikle binlerce birim) kümülatif süre ve tutarlılık farkı maliyet, teslim süresi ve kalite kontrol açısından gerçek bir faktör haline gelir.
Oluk ve Flanş Geometrisi: Kalıbın İçine Yerleştirilir, Daha Sonra Eklenmez
Oluk Şekli Neden Silindirin En Kritik Özelliğidir?
A sürgülü kapı silindiri rayına doğru şekilde oturan, genellikle U şeklinde veya V şeklinde bir oluğa ihtiyaç duyar. Oluk profili şunları belirler:
- Tekerlek nasıl hareket eder?
- Yükün ne kadar eşit dağıtıldığı
- Çalışma sırasında ne kadar yanal boşluk var
Oluk İşleme ve Oluk Kalıplama Karşılaştırması
Metal imalatında oluk, temel tekerlek şekli oluşturulduktan sonra gerçekleştirilen ayrı bir işleme adımıdır; profil daha ayrıntılı hale geldikçe zaman ve maliyet artar.
Enjeksiyon kalıplamada oluk geometrisi doğrudan kalıp boşluğuna göre tasarlanır. Disk, ek bir kesme adımı gerekmeden, zaten doğru şekilde şekillendirilmiş olarak çıkar.
Flanşın Rolü
Çoğu silindir, ekstra yanal kılavuzluk sağlayan ve tekerleğin raydan yanlara doğru kaymasını önlemeye yardımcı olan, tekerleğin bir veya her iki tarafında yükseltilmiş bir dudak olan bir flanş içerir.
- Flanşlı tasarımlar, yan yük riski veya hafif hizalama bozukluğu olan paletlerde daha fazla stabilite sunar.
- Yalnızca oluklu tasarımlar, paletin düz ve iyi korunduğu durumlarda daha düşük yuvarlanma sürtünmesi sunar.
Hem flanşlı hem de yalnızca yivli profillerin, flanşlı bir metal tekerleğin tipik olarak gerektireceği ilave işleme karmaşıklığı olmadan, kalıp tasarımı yoluyla üretilmesi kolaydır.
Özel İşleme Kurulumları Olmayan Özel Profiller
Belirli bir oluk veya flanş profili için bir kalıp mevcut olduğunda, bu şeklin üretilmesi, daha basit bir tasarıma kıyasla anlamlı bir maliyet katmaz.
Bu, belirli bir ray çapı veya açısıyla eşleşen özel kanal profillerinin, OEM alıcıları için tamamen işleme bazlı üretim modeline göre daha erişilebilir hale gelmesinin büyük bir kısmıdır.
Burada kesin olmakta yarar var: Yeni bir kalıp hâlâ ön tasarım ve takım yatırımı gerektiriyor. Değişen şey, kalıplama mevcut olduğunda bu özel şekli üretmenin devam eden maliyetidir; bu, her parti için tekrarlanan özel bir işlem değil, standart kalıplama döngüsünün bir parçası haline gelir.
Maddi Davranış: Gerçekten Farklı Bir Takaslar Dizisi
Metal Neler Sunar ve Nerede Sınırlıdır?
Metal silindirler yüksek ham mukavemet sunar ve çok ağır yüklere çok uygundur. Ana sınırlamaları, performansın büyük ölçüde seçilen metal kalitesine göre sabitlenmesidir; sertlik, korozyon direnci ve ağırlık, bağımsız olarak ayarlanmak yerine birlikte hareket eder.
Mühendislik Plastikleri Bunun Yerine Ne Sunuyor?
Enjeksiyonla kalıplanmış silindirler genellikle plastik mühendisliğinde iyi belgelenmiş özelliklere sahip POM (asetal) veya güçlendirilmiş naylon malzemelerden üretilir.
| Tasarım Gereksinimi | Malzeme Nasıl Tepki Veriyor? |
|---|---|
| Nemli veya kıyı ortamlarında korozyon direnci | Mühendislik plastikleri korozyona uğramaz, arıza durumundaki metalin ortadan kaldırılması için kaplama veya kaplama yapılması gerekir. |
| Düşük sürtünmeli çalışma | POM doğal olarak düşük yüzey sürtünmesine sahiptir ve uzun vadede grese olan bağımlılığı azaltır. |
| Titreşim ve gürültü sönümleme | Plastikler genellikle titreşimi sert metal-metal temasına göre daha az doğrudan iletir. |
| İlave ağırlık olmadan ilave sertlik | Güçlendirilmiş (cam elyaf) naylon, çeliğin ağırlığını karşılamadan yük toleransını artırır. |
Önemli Bir Uyarı
Bu özelliklerin hiçbiri plastiği evrensel olarak metalden "daha iyi" yapmaz. Farklı bir takas dizisini temsil ediyorlar. Doğru seçim, alışkanlıktan dolayı tek bir malzemenin varsayılan olarak kullanılmasına değil, malzemenin gerçek yüke, ortama ve spesifik uygulamanın görev döngüsüne uygun hale getirilmesine bağlıdır.
Rulman ve Rulman Olmaması: Maddi Bir Kusur Değil, Tasarım Kararı
Yaygın Yanlış Kanı
"Plastik merdane"nin otomatik olarak "içeride rulman yok" anlamına geldiğini varsaymak kolaydır, ancak pratikte bir merdanenin döner elemanlı rulman kullanıp kullanmadığı, malzeme seçiminden ayrı bir mühendislik kararıdır.
Katı Kalıplanmış Bir Tekerlek Mantıklı Olduğunda
- Dolaplar, dolaplar ve küçük iç bölmeler gibi daha hafif kapılar
- Sürekli yoğun kullanım yerine orta düzeyde günlük döngü sayıları
- Parça sayısını ve montaj karmaşıklığını azaltmaya yönelik öncelikler
Bir Yön Hala Doğru Karar Olduğunda
- Dış sürgülü cam paneller gibi daha ağır kapılar
- Yüksek döngülü, yüksek trafikli ticari uygulamalar
- Sürekli yük altında yuvarlanma sürtünmesinin azaltılmasının bir avantajdan ziyade işlevsel bir gereklilik olduğu durumlar
Bu Ayrım Alıcılar İçin Neden Önemli?
"Rulmanlı mı yoksa rulmansız mı" konusunu maliyet kısayolu yerine bir yükleme ve çevrim kararı olarak ele almak, iyi tanımlanmış bir kalıplanmış silindiri kötü eşleşen bir silindirden ayıran şeydir.
Hafif hizmet uygulamalarında doğru şekilde kullanılan rulmansız bir tekerlek güvenilir performans gösterir. Ağır, yüksek devirli bir kapıda kullanılan tekerleğin performansı, ne kadar iyi kalıplanmış olursa olsun muhtemelen düşük performans gösterecektir.
Yüzey Pürüzlülüğü ve Kalıp Kalitesi: Gözden Kaçması Kolay Detay
Neden Yüzey Tutarlılığı Şekil Kadar Önemli?
Doğru şekillendirilmiş bir silindir bile temas yüzeyinin tutarlı olmaması durumunda gürültü, titreşim veya erken aşınma oluşturabilir. Enjeksiyon kalıplamada yüzey kalitesi, işleme yönteminde olduğu gibi takım aşınmasına göre değişmek yerine, büyük ölçüde kalıp kalitesi ve proses kontrolü ile belirlenir.
Kalıplanmış Bir Numuneyi Değerlendirirken Neleri Kontrol Etmelisiniz?
- Eskimiş veya kötü muhafaza edilmiş bir kalıbın göstergesi olabilecek görünür parlama çizgileri veya dikişler
- Tekerleğin temas yüzeyi boyunca sert lekeler veya çukurlaşmalar olmadan tutarlı doku
- Yalnızca tek bir "kahraman" numune değil, aynı gruptan birden fazla numune arasındaki boyutsal tutarlılık
Düzeltilmesi Gereken Yaygın Efsaneler
Efsane: Plastik merdaneler metalin daha ucuz bir alternatifidir
Malzeme seçimi korozyon direncini, gürültü davranışını ve sürtünme özelliklerini etkiler. Bu sadece bir maliyet kısayolu değil, bir performans kararıdır.
İyi uyumlu kalıplanmış bir rulo, doğru uygulamada kötü uyumlu metalden daha iyi performans gösterebilir.
Efsane: Rulmansız bir silindirin kalitesi otomatik olarak daha düşük olur
Rulmanı olmayan yekpare kalıplanmış tekerlek, daha hafif, daha düşük çevrimli uygulamalara uygun, bilinçli bir tasarım tercihidir; bir düşüş değil.
Performans sorunlarına neden olan şey, rulmanın yokluğu değil, amaçlanan aralığın dışında kullanılmasıdır.
Efsane: Özel kanal profilleri her zaman yüksek minimum siparişler anlamına gelir
Bir kalıp mevcut olduğunda, belirli bir oluk veya flanş şeklinin üretilmesi, devam eden maliyete çok az katkıda bulunur.
Ön takım yatırımı asıl husustur ve tipik B2B toplu sipariş hacimlerine göre çoğu insanın varsaydığından daha makul bir şekilde ölçeklenir.
Metalin Hala Anlamlı Olduğu Yer
Dengeli bir bakış açısı, işlenmiş veya metal silindirlerin nerede daha iyi bir seçim olmaya devam ettiğini kabul etmelidir.
- Hammadde mukavemetinin birincil gereksinim olduğu ağır endüstriyel kapılar ve girişler gibi çok yüksek yüklü uygulamalar
- Standart mühendislik reçinelerinin pratik çalışma aralığının ötesinde aşırı sıcaklık ortamları
- Kalıp işleme yatırımının küçük bir üretim miktarıyla karşılanamadığı çok düşük hacimli özel çalışmalar
Karşılaştırma tek bir malzemenin evrensel olarak üstün olmasıyla ilgili değil; üretim yaklaşımını gerçek yük, çevre ve sipariş hacmiyle eşleştirmekle ilgilidir.

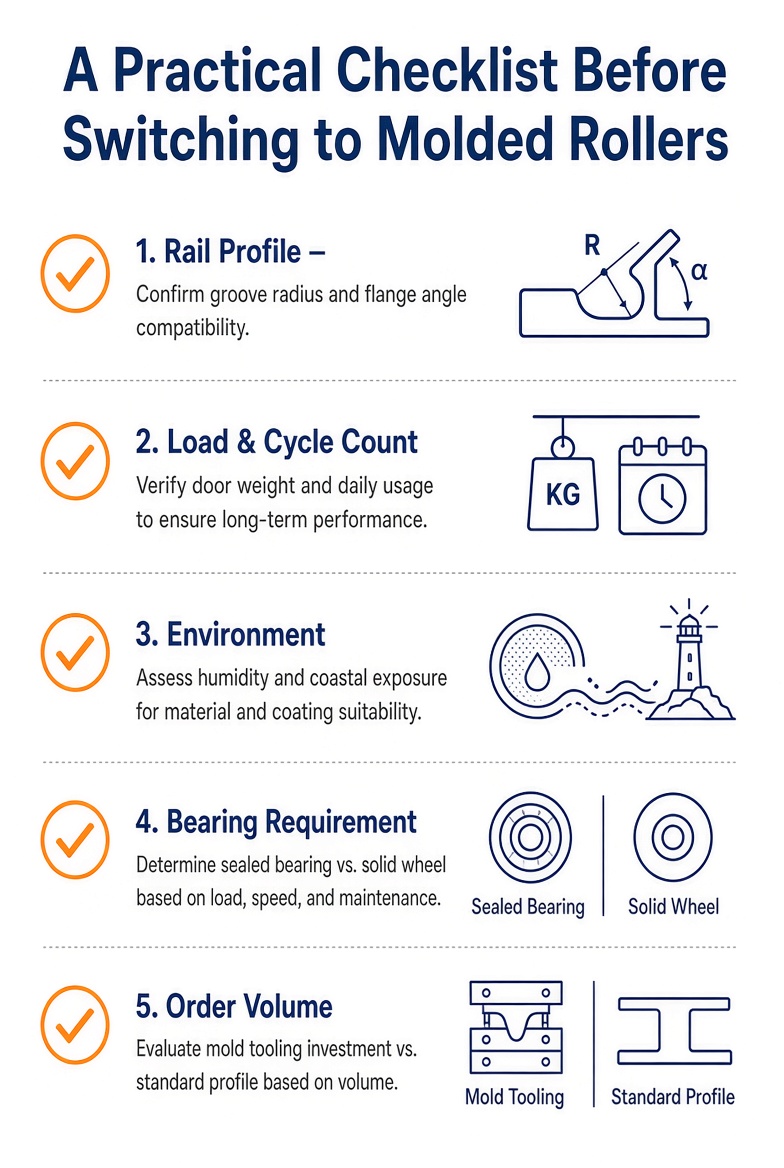

Kalıplanmış Silindirlere Geçmeden Önce Pratik Bir Kontrol Listesi
Enjeksiyonla kalıplanmış bir silindiri belirtmeden veya bu silindire geçmeden önce aşağıdakilerin doğrulanması yardımcı olur:
Sıkça Sorulan Sorular
Enjeksiyonla kalıplanmış silindirler metal silindirlerden daha mı az dayanıklıdır?
Doğuştan değil.
Dayanıklılık, reçine seçiminin, duvar kalınlığının ve tasarımın gerçek yük ve döngü gereksinimlerine uygun olmasına bağlıdır. İyi tanımlanmış bir kalıplanmış silindir, birçok konut ve hafif ticari uygulamada, zayıf şekilde eşleştirilmiş bir metal silindirden daha uzun süre dayanabilir.
Enjeksiyonla kalıplanmış silindirler dış ve kıyı ortamlarını idare edebilir mi?
Genel olarak evet.
Mühendislik plastikleri işlenmemiş çelik gibi korozyona uğramadığından, bu özel açıdan genellikle kaplanmamış metalden daha iyi performans gösterirler.
Enjeksiyon kalıplamayla özel bir oluk profili elde etmek pahalı mıdır?
İlk kalıp maliyeti gerçek bir faktördür, ancak kalıp mevcut olduğunda, özel bir profil üretmenin maliyeti standart bir profilin üretilmesiyle hemen hemen aynıdır.
Maliyet farkı, tipik toplu miktarlarda değil, esas olarak düşük sipariş hacimlerinde ortaya çıkıyor.
Tüm enjeksiyonla kalıplanmış silindirler yatağı atlıyor mu?
Hayır.
Birçoğu hala yüksek çevrimli veya daha ağır yük uygulamaları için preslenmiş rulman kullanıyor.
Rulmansız tasarım, kalıplanmış silindirlerin evrensel bir özelliği değil, daha hafif hizmetlerde kullanıma uygun özel bir seçimdir.
Pratik Paket Servis
Kayar kapı üretiminde enjeksiyonla kalıplanmış silindirlere geçiş, iyi bilinen birkaç faktöre bağlıdır: bir parçayı kesmek yerine doğrudan nihai şekline getirmek, kalıbın içine oluk ve flanş geometrisi oluşturmak ve mühendislik plastiklerinin korozyona karşı gerçek direncinden ve daha düşük temel sürtünmeden yararlanmak.
Bunların hiçbiri kalıplanmış silindirleri metalin evrensel bir alternatifi yapmaz. Çok ağır yükler veya aşırı ortamlar için metal hala açık bir avantaja sahiptir.
Bununla birlikte, konut ve hafif ticari kayar kapı uygulamalarının çoğunda reçine, oluk tasarımı ve yatak seçiminin gerçek ray ve yük gereksinimleriyle eşleştirilmesi, kalıplanmış bir silindirin olması gerektiği gibi performans gösterip göstermeyeceğini belirleyen şeydir.
