Rutin bakım için genellikle bir kılavuz silindiri değiştirilir ve bazen bant veya tel daha sonra aniden farklı şekilde hareket eder. Bu değişim genellikle oluk tasarımına kadar uzanır. Bir şey sallanmaya, kaymaya veya düzensiz bir şekilde aşınmaya başlayıncaya kadar nadiren ikinci bakışta görülen ayrıntılardan biridir. Oluğun gerçek işlevi netleştiğinde, bu çizgi sorunlarının çoğu artık bir gizem gibi gelmiyor.
Oluk Neden Göründüğünden Daha Önemlidir?
Kılavuz makaranın işi kulağa basit geliyor: Bir kayışı, kabloyu, zinciri veya şeridi düz, kontrollü bir yolda hareket ettirin. Silindirin yüzeyinde kesilen veya kalıplanan kanal anlamına gelen oluk, aslında kılavuzluk işini gerçekleştiren şeydir. Oluk profilinin değiştirilmesi, silindirin hareketli malzemeyle ne kadar temas alanına sahip olduğunu, malzemeyi ne kadar sıkı bir şekilde yerinde tuttuğunu ve çalışma sırasında ne kadar sürtünme oluştuğunu değiştirir.
Oluk, dekoratif bir detaydan çok, bir yönlendirme mekanizması gibi işlev görür. Çok sığ bir oyuk, bandın yük altında yana doğru kaymasına neden olabilir. Çok sıkı olan bir şey o kadar sıkı kavrayabilir ki, hem silindirin hem de kayışın aşınmasını hızlandırır. Bu uç noktaların arasında bir yer genellikle sistemin en sorunsuz çalıştığı yerdir ve bu denge noktası büyük ölçüde uygulamaya bağlıdır.
Ortak Oluk Profillerini Tanıma
Tüm oluklar aynı şekilde kesilmez ve her şekil farklı tavizler verir.

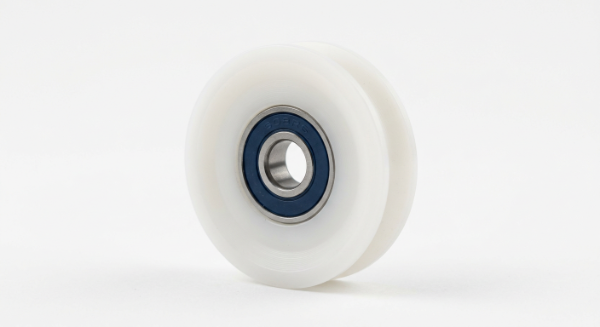

V-Şekilli Oluklar
V-oluklar, yuvarlak kayışlar veya tel halatlarla kullanılan makaralarda yaygındır. Açılı kenarlar, bandı kanala yerleşirken doğal olarak ortalar ve bu da yanal hareketin azaltılmasına yardımcı olur. Bu kendi kendine merkezleme etkisi, V-olukların paketleme hatlarında ve hafif malzeme taşıma ekipmanlarında bu kadar sık görülmesinin bir nedenidir.
U Şekilli ve Yuvarlak Oluklar
Yuvarlak veya U şeklindeki kanallar, keskin bir V kesime kıyasla temas basıncını bant veya kablo yüzeyi boyunca daha eşit bir şekilde dağıtma eğilimindedir. Tek bir temas noktasında daha az yoğunlaşmış basınç olduğundan, bu daha yumuşak bant malzemeleri üzerinde daha yumuşak olabilir. Tel halat ve kablo kılavuz makaraları, kabloyu sıkıştırmadan kavradığı için sıklıkla bu profili kullanır.
Düz veya Oluksuz Yüzeyler
Bazı silindirler oluğu tamamen atlar ve düz bir yüzeye dayanır. Bu, yanal kılavuzun sistemdeki yan flanşlar veya ayrı izleme makaraları gibi diğer bileşenlerden geldiği geniş bantlar veya düz şeritler için işe yarar. Ancak bir oluk olmadığında, silindir kaymayı önlemek için tamamen dış hizalamaya bağlıdır.
Çok Kanallı ve Kademeli Tasarımlar
Çok telli besleme sistemleri gibi birden fazla teli aynı anda idare eden ekipmanlar, genişlik boyunca tekrarlanan oyuklara sahip silindirler kullanabilir. Burada her kanal arasındaki aralık ve tutarlılık önem kazanmaktadır çünkü eşit olmayan aralık, bir kanalın komşularından farklı bir gerilim altında çalışmasına neden olabilir.
Derinlik, Genişlik ve Kavrama ile Özgürlük Arasındaki Denge
Oluk derinliği ve genişliği birlikte çalışır ve dengenin doğru sağlanması aslında oluğun içinden geçen malzemeyle eşleştirilmesiyle ilgilidir.
- Sığ oluklar kayışın veya kablonun daha kolay serbest bırakılmasına olanak tanır ancak yanal harekete karşı daha az direnç sunar.
- Daha derin oluklar malzemeyi daha güvenli tutar; bu, yüksek hızlı veya titreşime yatkın ortamlarda yardımcı olur, ancak zamanla sürtünmeyi ve ısı oluşumunu artırabilir.
- Dar oluklar Daha küçük çaplı kablolara veya daha ince kayışlara uygundur ve gereksiz oynamaları azaltır.
- Daha geniş oluklar daha kalın malzemelere uygundur ancak uyum çok gevşekse daha fazla yalpalamaya izin verebilir.
Kayış veya kablo çapına küçük bir farkla bile olsa uymayan bir oluk, gözle görülür bir operasyonel soruna yol açmadan çok önce sıklıkla düzensiz aşınma modelleri olarak ortaya çıkar. Bu, kanal boyutunun kurulum sorunları ortaya çıktıktan sonra değil, sipariş verilmeden önce tedarikçi ile teyit edilmesinin nedenlerinden biridir.
Malzeme Eşleştirme: Oluk Şekli Silindir Bileşiğiyle Nasıl Çalışır?
Oluk geometrisi tek başına çalışmaz. İster naylon bileşik, poliüretan, kauçuk kaplı veya plastik dış katmana sahip metal çekirdek olsun, silindir malzemesinin kendisi, tüm düzeneğin tekrarlanan hareket altında nasıl performans göstereceğini belirlemek için oluk şekliyle etkileşime girer.
Derin bir oyukla eşleştirilen daha yumuşak bir malzeme bazen sürekli basınç altında hafifçe deforme olabilir ve aylarca kullanım sonrasında oluğun orijinal profilini hafifçe değiştirebilir. Daha sert bir malzeme şeklini daha uzun süre korur ancak özellikle keskin iç açılara sahip oluklarda daha fazla titreşim veya gürültü iletebilir. Üreticiler genellikle o noktada malzemedeki gerilim konsantrasyonunu azaltmak için oluk kenarlarını keskin köşeli olmak yerine hafif yuvarlatılmış olacak şekilde ayarlarlar.
Yük Dağılımı ve Gizli Gerilim Noktaları
Her oluk bir temas bölgesi oluşturur ve bu bölge, yükün silindir ile onu yönlendiren şey arasında aktarıldığı yerdir. Kötü eşleşen bir oluk, bazen sıkışma noktası olarak adlandırılan, basıncın yayılmak yerine yoğunlaştığı dar bir alan oluşturabilir.
Sıkışma noktaları zamanla tekrar eden birkaç soruna katkıda bulunur:
| Oluk Durumu | Performans Üzerindeki Ortak Etki |
|---|---|
| Oluk bant genişliğine göre çok dar | Lokalize basınç oluşumu, daha hızlı yüzey aşınması |
| Kanal, kablo çapına göre çok sığ | Takip stabilitesinin azalması, sürüklenmenin artması |
| Keskin iç oluk açıları | Daha yüksek stres konsantrasyonu, zamanla potansiyel çatlama |
| Oluk derinliği silindir genişliği boyunca tutarsız | Eşit olmayan gerilim dağılımı, olası eğrilme |
| Oluk profili bant kesitiyle uyumsuz | Aşırı sürtünme, çalışma sırasında artan ısı |
Bu sorunların hiçbiri bir gecede ortaya çıkma eğiliminde değildir. Kademeli olarak oluşurlar, bu nedenle sadece makaralı rulman veya şaftın değil, oluk durumunun da periyodik olarak incelenmesi bakım kontrol listelerinde yararlı bir alışkanlık olarak kalır.
Oluk Tasarımını Uygulamayla Eşleştirme
Farklı endüstriler, malzemeleri ve çalışma koşulları çok fazla farklılık gösterdiği için farklı oluk profillerine yönelirler. İşte bunun nasıl oynandığına dair genel bir fikir:
| Başvuru Türü | Tipik Oluk Tercihi | muhakeme |
|---|---|---|
| Tel ve kablo kullanımı | U şeklinde veya yuvarlak oluk | Sıkışmadan kesitleri yuvarlaklaştırır |
| Paketleme ve taşıma bantları | V-oluklu veya yan kılavuzlu düz | Kendinden merkezleme veya harici hizalama desteği |
| Sürgülü kapı ve kapı sistemleri | Sığ V-oluğu | Pürüzsüz, düşük sürtünmeli yanal hareket |
| Çok telli tel besleme | Çok kanallı, eşit aralıklı | Bireysel şeritleri ayrı ve hizalı tutar |
| Tekstil ve elyaf işleme | Yuvarlatılmış oluk, daha yumuşak malzeme eşleştirmesi | Hassas tellerdeki yüzey aşınmasını azaltır |
Günlük Giyim ve Oluk Şekli Nasıl Hızlandırır veya Yavaşlatır?
Bir merdanenin ömrü boyunca oluk aşınması kaçınılmazdır, ancak hızı ve deseni çoğu zaman orijinal oluk seçiminin uygulamaya uygun olup olmadığını ortaya koyar.
Rutin kontroller sırasında dikkat edilmesi gereken birkaç işaret:
- Silindirin genişliği boyunca eşit olmayan oluk derinliği; bu genellikle akış yukarısında bir yerde yanlış hizalamaya işaret eder
- Oluğun içindeki parlak veya cilalı lekeler, belirli temas noktalarında aşırı sürtünme olduğunu gösterir
- Kayış veya kablo, kanalın bir tarafında diğerine göre daha yüksekte hareket ediyor
- Silindirin yeni kurulduğu zamana kıyasla çalışma sırasında artan gürültü veya titreşim
- Özellikle sert silindirli malzemelerde keskin iç kanal köşelerinin yakınında küçük çatlaklar oluşuyor
Bunları erken yakalamak genellikle kayışları, kabloları veya bağlı makineleri içeren daha büyük bir alt onarımdan ziyade basit bir silindir değişimi anlamına gelir.
Bir Silindir Tedarikçisiyle Oluk Seçeneklerini Tartışmak
Yenilik gereksinimleri uygulamaya göre çok fazla değişiklik gösterdiğinden, bir tedarikçiyle yapılan görüşme genel taleplerden ziyade spesifik konularda daha sorunsuz ilerleme eğilimindedir. Yararlı ayrıntılar arasında genellikle bant veya kablo çapı, beklenen çalışma hızı, sıcaklık aralığı veya neme maruz kalma gibi çevresel koşullar ve silindirin sürekli mi yoksa aralıklı döngülerle mi çalışacağı yer alır.
Çok çeşitli oluk profillerine aşina olan bir tedarikçi, tek bir standart şekli varsayılan olarak kullanmak yerine, genellikle belirli bir kurulum için ödünleşimleri gözden geçirebilir. Bu, kullanıma hazır kanal boyutlarının her zaman kullanılan bant veya kabloyla tam olarak eşleşmediği özel ekipman yapılarında özellikle kullanışlıdır.
Oluk tasarımı, endüstriyel bir kılavuz silindirin en gösterişli kısmı olmayabilir, ancak izleme stabilitesini, aşınma oranını, sürtünme seviyelerini ve genel sistem güvenilirliğini sessizce etkiler. İster bir paketleme bandını yönlendiren V-oluklarla, ister bir tel halatı tutan yuvarlak kanallarla uğraşırken, bu oluğun şekli ve boyutu, bir şeyler biraz yolundan çıkana kadar çoğu insanın fark ettiğinden daha fazla iş yapar. Rutin bakım sırasında yiv durumuna dikkat etmek ve yeni silindirler seçerken yiv seçenekleri hakkında dürüst bir konuşma yapmak, bu kadar küçük bir şeyden beklenenden daha fazla baş ağrısından kurtulmayı sağlar.
