3D Yazıcı V Tekerleklerinde Neden Düz Noktalar Oluşur?

3D Yazıcı V Tekerlekler küçük bileşenlerdir ancak yazıcı taşıyıcısının kılavuz sistemi boyunca hareket etme şekliyle doğrudan bağlantılıdırlar. Bir tekerlekte düz bir bölüm oluştuğunda, taşıyıcı artık yolculuğu boyunca aynı yuvarlanma düzeniyle hareket edemeyebilir. Sonuç, fark edilebilir bir çarpma, tekrarlanan direnç, titreşim veya yazdırma sırasında fark edilmesi kolaylaşan düzensiz bir hareket olabilir.

Düz bir nokta genellikle sebepsiz olarak ortaya çıkmaz. Bu, tekerleğin raya ne kadar sıkı temas ettiği, yazıcının ne kadar süre aynı pozisyonda kaldığı, çalışma yüzeyinin durumu, tekerlek malzemesi, yatak desteği veya taşıyıcının monte edilme şekli ile ilgili olabilir.

Kullanıcılar ve ekipman üreticileri için tekerlek ile ray arasında ne olduğunu anlamak, hasarlı bir tekerleği yedek parça olarak ele almaktan daha faydalıdır.

Düz Bir Nokta Aslında Ne Anlama Geliyor?

AV tekerleği normalde kılavuz rayının profilini takip eden sürekli kavisli bir dış yüzeye sahiptir. Taşıyıcı hareket ettikçe tekerlek döner ve temas noktasını kendi çevresi etrafında aktarır.

Düz bir nokta bu ilişkiyi değiştirir.

Yuvarlatılmış bir temas yüzeyini korumak yerine tekerleğin bir bölümü hafifçe sıkıştırılır veya deforme olur. Bu bölüm raya ulaştığında tekerlek, dönüşünün geri kalanında olduğu gibi tam olarak aynı şekilde dönmeyebilir.

Değişiklik hızlı bir görsel incelemeden kaçacak kadar küçük olabilir. Bazı durumlarda taşıyıcının elle yavaşça hareket ettirilmesiyle sorunun fark edilmesi daha kolay hale gelir.

Tekerlek Neden Düzleşir?

Birkaç olası neden vardır ve bunlar birlikte ortaya çıkabilir.

Bu nedenle, aynı mekanik durum devam ederse, yeni bir tekerleğin takılması altta yatan sorunu çözemeyebilir.

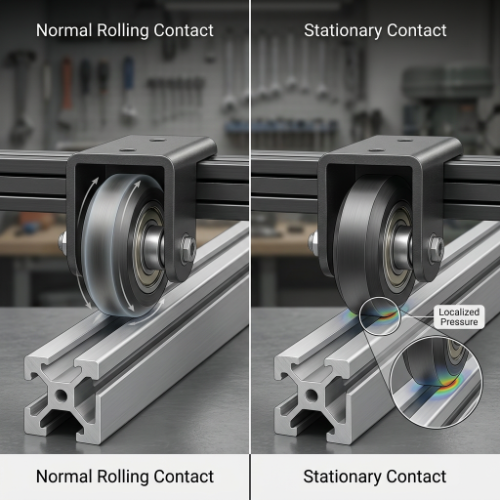

Tekerlek Basıncı ile Düz Noktalar Arasındaki Bağlantı

Düz noktaları anlamanın en kolay yollarından biri temas basıncını düşünmektir.

AV tekerleğinin taşıyıcıyı sabit tutabilmesi için rayla yeterli temasa ihtiyacı vardır. Aynı zamanda aşırı basınç, tekerleğe gereksiz baskı uygulayabilir.

Ayar çok sıkı olursa, taşıyıcı hareket etmiyorken bile tekerlek raya sıkıca bastırılabilir. Dış malzeme daha sonra sürekli sıkıştırmaya tabi tutulur.

Mühendislik polimerinden yapılmış bir tekerlek için uzun süreli sıkıştırma, temas alanının şeklini kademeli olarak değiştirebilir.

Yazıcının Çalıştırılmasına Gerek Yok

Bu önemli bir detay.

Yazıcı hareketsiz dururken tekerlek düz bir alan oluşturabilir.

Bir taşıyıcı uzun bir süre aynı pozisyonda kalırsa, tekerleğin aynı kısmı raya karşı kalır. Temas kuvveti gerekenden yüksek olduğunda etki daha anlamlı hale gelir.

Makine tekrar hareket etmeye başladığında deforme olan kısım temas noktasından tekrar tekrar geçer.

Bu, manuel hareket sırasında tanıdık küçük bir tümsek veya çentik hissi yaratabilir.

Park Konumu Neden Önemlidir?

Uzun süre kullanılmadan kalan bir yazıcıyı düşünün.

Taşıyıcı, çerçevenin bir alanının yakınında kalır ve tekerlekler aynı dönme konumunda kalır. Makine kapalı olduğundan hiçbir şey olmuyor gibi görünüyor.

Ancak mekanik olarak tekerlekler hala taşıyıcıyı desteklemektedir.

Temas basıncı aşırıysa, sabit yük her tekerleğin aynı kısmında yoğunlaşır. Zamanla bu, lokal deformasyona katkıda bulunabilir.

Bu, park halindeki her yazıcıda düz noktalar oluşacağı anlamına gelmez. Tekerlek yapısı, malzeme, temas kuvveti, sıcaklık, makine hizalaması ve depolama koşullarının tümü sonucu etkiler.

Hareket Temas Noktasını Değiştirir

Normal çalışma sırasında tekerlek döner ve çevresinin farklı bölümleri rayla buluşur.

Bu, teması tekerleğin etrafına yayar.

Yazıcı sabit kaldığında böyle bir yeniden dağıtım yapılmaz. Küçük bir bölüm yük altında kalır.

Bu, düzenli kullanıldığında pürüzsüz bir his veren bir yazıcının, uzun süre kullanılmadan kaldıktan sonra fark edilebilir bir çentik oluşturabilmesinin nedenlerinden biridir.

Gerçek Sebep Yanlış Ayarlama Olabilir mi?

Evet.

Tekerlek, gereksiz direnç yaratmadan kılavuz yüzeyi ile uygun teması sağlamalıdır.

Ayarlama çok gevşekse taşıyıcıda istenmeyen boşluklar oluşabilir. Çok sıkı olması durumunda tekerlek aşırı basınca maruz kalabilir ve taşıyıcının hareket etmesi için daha fazla kuvvet gerekebilir.

Her iki koşul da arzu edilmez.

Basit Bir Mekanik Kontrol

Yazıcının gücü güvenli bir şekilde kapatıldığında ve ilgili eksen serbestçe hareket edebildiğinde, taşıyıcı genellikle elle yavaşça hareket ettirilebilir.

Şunlara dikkat edin:

• Hareket ray boyunca tutarlı hissediyor.
• Düzenli aralıklarla yinelenen bir çarpma belirir.
• Taşıyıcı bir noktada fark edilir derecede sıkılaşır.
• Bir tekerlek dönüş sırasında tereddüt ediyor gibi görünüyor.
• Hafif bir baskı uygulandığında taşıyıcı sallanır.

Tam inceleme prosedürü yazıcının tasarımına bağlıdır; bu nedenle ayarlamalar yapılırken üreticinin montaj talimatlarına uyulmalıdır.

V Oluğu Hangi Rolü Oynar?

V tekerleğinin şekli, uyumlu bir V şekilli çalışma yüzeyiyle çalışacak şekilde tasarlanmıştır.

Açılı temas, tekerleğin ekstrüzyon boyunca yuvarlanmasına izin verirken taşıyıcıyı sınırlamaya yardımcı olur.

Bu geometri aynı zamanda her iki yüzeyin durumunun da önemli olduğu anlamına gelir.

Tekerlek profili değişirse rayla ilişkisi de değişir. Düz bir bölüm, yontulmuş kenar, aşınmış oluk veya düzgün olmayan yüzey, taşıyıcının hareket şeklini etkileyebilir.

Küçük Bir Değişiklik Tekrarlanabilir

Düz noktaların hareket perspektifinden ilgi çekici hale geldiği yer burasıdır.

Bir tekerleğin düzleştirilmiş bir alanı olduğunu varsayalım.

Tekerlek bu konuma her döndüğünde, aynı düzensizlik temas noktasına geri döner. Taşıyıcı hareket etmeye devam ederse efekt tekrar tekrar ortaya çıkabilir.

Tekrarlanan mekanik desen bazen pürüzsüzlükteki genel azalmadan daha belirgin olabilir.

Enkaz Tekerlek Deformasyonuna Katkıda Bulunabilir mi?

3D yazıcının çalışma yüzeyi toz, filaman parçacıkları, atölye kalıntıları ve diğer küçük kirletici maddeleri toplayabilir.

Temiz bir temas yüzeyi, tekerlek ve rayın amaçlandığı şekilde etkileşime girmesini sağlar.

Aralarında döküntü sıkıştığında temas durumu değişebilir. Sert bir parçacık lokalize bir basınç noktası oluşturabilir, ince malzeme ise tekerlek yüzeyine gömülebilir.

Bu otomatik olarak düz bir nokta oluşturmaz ancak kirlenme, düzensiz temasa ve yüzey değişikliklerinin hızlanmasına katkıda bulunabilir.

Tekerleği Suçlamadan Önce Rayı Kontrol Edin

Hasarlı bir tekerleğin değiştirilmesi kolaydır, bu nedenle hemen tekerleğe odaklanmak cazip gelebilir.

Ancak ray da ilgiyi hak ediyor.

Şunu arayın:

• Oluğun içinde gözle görülür kalıntılar var.
• Koşu yüzeyi boyunca işaretler.
• Olağandışı kirlenme.
• Temas alanı çevresinde hasar.
• Taşıyıcının farklı davrandığı bölümler.

Kirlenmiş veya hasar görmüş bir çalışma yüzeyine takılan yedek tekerlekte benzer belirtiler yeniden ortaya çıkabilir.

Jant Malzemesi Düz Nokta Oluşumunu Etkiler mi?

Malzeme seçiminin, jantın uzun süreli temasa nasıl tepki vereceği konusunda rolü vardır.

Birçok masaüstü 3D yazıcı, mekanik dayanıklılık, düşük sürtünme özellikleri ve alüminyum ekstrüzyon sistemleriyle uyumluluğun yararlı bir kombinasyonunu sağladıkları için mühendislik polimer tekerlekleri kullanır.

Farklı polimerler basınca, sıcaklığa, neme veya uzun süreli yüklemeye aynı şekilde yanıt vermez.

Metal jantlar polimer jantlardan farklı davranırken diğer mühendislik malzemeleri kendi sertlik ve temas özellikleri kombinasyonunu sağlayabilir.

Önemli olan, malzemenin komple kılavuz sisteminden ayrı olarak değerlendirilemeyeceğidir.

Yedek bileşenler için, tekerlek yapısını orijinal mekanik sistemle eşleştirmek, yalnızca görünüme dayalı bir malzeme seçmekten genellikle daha pratiktir.

Tekerleğin İçindeki Rulman Nedir?

En çok dikkati dış tekerlek çekiyor ancak içinde başka bir bileşen daha var.

Rulman aks etrafında dönüşü destekler. Rulman düzgün bir şekilde dönmezse, dış yüzeyi normal görünse bile tekerlek düzensiz hareket edebilir.

Bir yataklama sorunu ve düz bir nokta, manuel hareket sırasında bir şekilde benzer hisler yaratabilir.

Örneğin kaba bir yatak, tekerlek dönerken tekrarlanan direnç yaratabilir. Hasarlı bir tekerlek, deforme olmuş kısım raya ulaştığında benzer bir tekrarlanan his yaratabilir.

Tekerleğe ve Birlikte Yatmaya Bakın

Olağandışı hareketi araştırırken her iki parçayı da dikkate almak mantıklıdır.

Yararlı bir inceleme şunları içerebilir:

1. Dış tekerlek yüzeyinin kontrol edilmesi.
2. Görünür düzleştirilmiş bir bölüm arıyorum.
3. Tekerleği yavaşça döndürmek.
4. Olağandışı pürüzlülük kontrol ediliyor.
5. Aksın ve montaj konumunun kontrol edilmesi.
6. Ray temas yüzeyine bakıyoruz.

Bu, tekerleği tek başına incelemekten daha eksiksiz bir resim sağlar.

Düz Noktalar Baskıyı Nasıl Etkileyebilir?

Etki, deformasyonun şiddetine ve etkilenen tekerleğin konumuna bağlıdır.

Sıradan hareket sırasında küçük bir değişiklik zar zor fark edilebilir. Daha büyük bir düzensizlik, taşıyıcı hareketinde periyodik değişikliklere neden olabilir.

Olası işaretler şunları içerir:

• Tekrarlanan yüzey desenleri.
• Bir eksen boyunca düzensiz hareket.
• Manuel hareket sırasında gözle görülür bir şişlik.
• Taşıma titreşimi.
• Birinci katman tutarlılığında değişiklikler.
• Seyahat sırasında ilave gürültü.

Bu belirtiler tekerleğin düz bir noktaya sahip olduğunu kanıtlamaz. Kayışlar, çerçeve hizalaması, rulmanlar, montaj donanımı, ekstrüzyon durumu ve hareket sisteminin diğer parçaları benzer sonuçlar üretebilir.

Bu nedenle mekanik sistemin bir bütün olarak kontrol edilmesinde fayda vardır.

Tekerleği Sıkmak Neden Her Zaman Çözüm Değildir?

Taşıyıcının gevşek olduğu hissedildiğinde ayarın sıkılaştırılması bariz bir çözüm gibi görünebilir.

Ancak daha fazla baskı otomatik olarak daha iyi hareket anlamına gelmez.

Tekerleğin zaten hasarlı veya düz olmayan bir yüzeyi varsa, temas basıncını artırmak düzensizliğin daha belirgin olmasını sağlayabilir. Ayrıca direnci artırabilir ve tekerleğe ilave baskı uygulayabilir.

Daha iyi bir yaklaşım, sistemi yazıcı tasarımına göre ayarlamak ve taşıyıcının istenmeyen boşluk olmadan tutarlı şekilde hareket edip etmediğini kontrol etmektir.

Firma ve Aşırı Yüklenme Arasında Fark Var

Tekerleğin rayla temas halinde kalması gerekir.

Gereksiz yere sıkıştırılmasına gerek yoktur.

Bu ayrım özellikle polimer tekerleklerde önemlidir çünkü bunların uzun vadeli basınca tepkisi sert metal bileşenlerinkinden farklıdır.

Düz Bir Nokta Kendiliğinden Kaybolabilir mi?

Bazen kullanıcılar, yazıcının tekrar tekrar hareket ettirilmesinden sonra tekerleğin daha iyi bir his verdiğini fark ederler.

Bunun nedeni, tekerleğin artık tam olarak aynı konumda durmaması veya sürekli dönüş sırasında küçük bir deformasyonun daha az fark edilmesi nedeniyle meydana gelebilir.

Ancak bu her düz noktanın kendi kendine düzeleceği anlamına gelmez.

Tekerleğin kalıcı deformasyonu, maddi hasarı veya açıkça değişen profili varsa, kullanmaya devam etmek sistemdeki düzensizliği koruyabilir.

Bu nedenle, ek baskının orijinal şeklini geri getireceğini varsaymak yerine, gözle görülür şekilde hasar görmüş bir tekerlek değerlendirilmelidir.

AV Tekerleği Ne Zaman Değiştirilmelidir?

Tekerleğin gözle görülür bir hasarlı alanı varsa veya durumu taşıyıcının hareketini açıkça etkiliyorsa, değiştirme dikkate alınmaya değerdir.

Birkaç işaret dikkati hak ediyor:

Görünür Yüzey Deformasyonu

Düzleştirilmiş bir bölüm, yontulmuş kenar veya önemli ölçüde değiştirilmiş oluk profili, temas yüzeyinin artık amaçlanan durumda olmadığını gösterir.

Tekrarlanan Hareket Çentikleri

Taşıyıcı belirli bir aralıkta tekrar tekrar takılıyor veya çarpıyorsa, tekerleğin dönüşünü ve çalışma yüzeyini kontrol edin.

Kalıcı Taşıma Kararsızlığı

Taşıyıcı, aşırı direnç olmadan sabit hareketi sürdürecek şekilde ayarlanamıyorsa tekerlek grubunun daha yakından incelenmesi gerekebilir.

Olağandışı Rulman Davranışı

Pürüzlü veya gürültülü bir yatak, dış yüzey kabul edilebilir görünse bile tekerlek hareketini etkileyebilir.

Değiştirme, bileşenin gerçek durumuna ve yazıcı aksamının gereksinimlerine göre yapılmalıdır.

Üreticiler Ürün Tasarımı Sırasındaki Riski Nasıl Azaltabilir?

3D yazıcı düzenekleri üreten üreticiler için düz nokta önleme, yazıcı kullanıcıya ulaşmadan başlar.

Tekerlek seçimi, taşıyıcı geometrisi, yatak düzeni, ayarlama yöntemi, ray uyumluluğu ve depolama koşullarının hepsinin bir rolü vardır.

İyi tasarlanmış bir düzenek, tekerleğin gereksiz yere sıkıştırılmasını önlerken taşıyıcıyı yönlendirmek için yeterli teması sağlamalıdır.

Depolama Mekanik Tasarımın Bir Parçasıdır

Depolama talimatları da önemli olabilir.

Bir yazıcının uzun süre kullanılmadan kalması bekleniyorsa taşıyıcı konumu ve tekerlek yükleme durumu, ürünün kullanım kılavuzunun bir parçası olarak değerlendirilebilir.

Bu küçük bir ayrıntıdır ancak uzun süreli sabit temastan kaynaklanan sorunların azaltılmasına yardımcı olabilir.

Alıcılar Yedek V Jantlarını Tedarik Ederken Nelere Dikkat Etmeli?

Distribütörler, tamir şirketleri ve yazıcı üreticileri için yedek parça seçimi, tekerleğin genel görünümüne uymanın ötesine geçmelidir.

Şunu düşünün:

Bir çizim veya mevcut bir örnek, özellikle tekerlek özelleştirilmiş bir yazıcı yapısının parçası olduğunda bu işlemi çok daha kolay hale getirebilir.

Küçük Bir Tekerlek Size Hareket Sistemi Hakkında Çok Şey Anlatabilir

Düz bir nokta basit bir tekerlek sorunu gibi görünebilir ancak daha büyük mekanik sistem hakkında bazı şeyleri ortaya çıkarabilir.

Tekerlek aşırı temas basıncına maruz kalmış olabilir. Taşıyıcı uzun süre hareketsiz kalmış olabilir. Rayın temizlenmesi gerekebilir. Rulman düzensiz dönüşe katkıda bulunuyor olabilir. Montajın ayrıca bir hizalama kontrolüne ihtiyacı olabilir.

Bu nedenle çevre koşullarını anlamadan tekerleği değiştirmek bazen daha sonra aynı soruna yol açabilir.

3D yazıcı üreticileri ve kullanıcıları için faydalı yaklaşım tekerlek, rulman, ray, taşıyıcı ve ayarlamaya birlikte bakmaktır. Temas ilişkisi anlaşıldıktan sonra sorunun tekerleğin kendisinden mi yoksa hareket sisteminin montaj şeklinden mi kaynaklandığına karar vermek daha kolay hale gelir.

3D Yazıcı V Tekerlekler, özellikle temas kuvveti, depolama konumu, hizalama veya çalışma koşulları montaj için uygun olmadığında, tekerleğin bir bölümü uzun bir süre boyunca konsantre basınç altında kaldığında düz noktalar oluşturabilir. Malzeme davranışı, rulman durumu, kirlilik ve ray geometrisi de sorunun nasıl gelişeceğini etkileyebilir.

Önemli olan nokta, düz bir noktanın sadece kozmetik bir değişiklik olmamasıdır. Tekerlek hareketli bir kılavuz sisteminin parçası olduğundan, yuvarlaklığında meydana gelen bir değişiklik, arabanın ray boyunca hareket etme şeklini etkileyebilir.

Kullanıcılar için, yavaş bir manuel hareket kontrolü, düzensiz yuvarlanmanın erken bir göstergesini sağlayabilir. Üreticilerin tekerlek malzemesine, yatak yapısına, temas basıncına, ray uyumluluğuna ve taşıyıcı tasarımına dikkat etmesi daha tutarlı bir hareket sistemi oluşturmaya yardımcı olabilir.

AV tekerleği bir 3D yazıcının küçük bir parçası olabilir, ancak görevi tüm taşıyıcının hareketiyle yakından bağlantılıdır. Tekerlek raya düzgün bir şekilde eşleştiğinde ve çevresindeki düzenek doğru şekilde ayarlandığında, hareket sistemi daha öngörülebilir bir mekanik temele sahip olur.
