Değiştirme Siparişi Vermeden Önce Tente Silindiri Nasıl Ölçülür?

Bir değiştirilmesi tente silindiri Orijinal bileşen kaldırılmadan önce uygun şekilde belgelendiğinde basit olabilir. Tekerlek basit görünebilir ancak boyutu, uygun bir değişim için gereken bilgilerin yalnızca bir kısmıdır. Hareket profili, merkez açıklığı, montaj yöntemi ve kılavuzla olan ilişki, bileşenin nasıl takıldığını ve çalıştığını etkileyebilir.

Sipariş vermeden önce mevcut silindiri incelemek ve önemli ayrıntıları kaydetmek için biraz zaman ayırın. Temel bir ölçüm aracı, birkaç net fotoğraf ve basit bir çizim, özellikle orijinal parçada model numarası veya tanımlama işareti bulunmadığında yararlı bilgiler sağlayabilir.

Önemli olan, tekerleği yalıtılmış bir bileşen olarak ele almak yerine silindire komple tente tertibatının bir parçası olarak bakmaktır.

Temel Çıkarımlar

• Değiştirme siparişi vermeden önce tekerlek boyutunu, genişliğini, orta açıklığını ve hareket profilini ölçün
• Tekerleği tek başına ölçmek yerine montaj yapısını ve mevcut montaj alanını inceleyin
• Aşınma veya yanlış hizalama yedek silindirin çalışmasını etkileyebileceğinden kılavuzu veya rayı kontrol edin
• Olağandışı şekilleri veya montaj düzenlemelerini belgelemek için net fotoğraflar ve basit bir taslak kullanın
• Özellikle standart dışı veya özelleştirilmiş bir bileşen tedarik ederken, mümkün olduğunda orijinal silindiri hazır bulundurun

Doğru Ölçümler Neden Önemlidir?

Yedek tekerlek orijinaliyle hemen hemen aynı görünebilir ancak yine de kurulumu etkileyecek şekillerde farklılık gösterebilir. Montaj düzeninde, tekerlek profilinde veya merkez açıklığında yapılan küçük değişiklikler, parçanın mevcut yapıya amaçlandığı gibi uymasını engelleyebilir.

Bu nedenle görsel karşılaştırma tek başına çoğu zaman yeterli değildir.

Yararlı bir denetim üç alanı kapsamalıdır:

• Tekerlek ve çalışma yüzeyi
• Montaj düzeni
• Tekerleğin hareket ettiği kılavuz veya yüzey

Bu ayrıntılar birlikte mevcut bileşenin daha net bir tanımını sağlar ve tedarikçiyle iletişimi kolaylaştırır.

Daha eski tente sistemleri için bu bilgi, parça numarası olmadığında veya orijinal bileşen artık mevcut olmadığında özellikle yararlı olabilir.

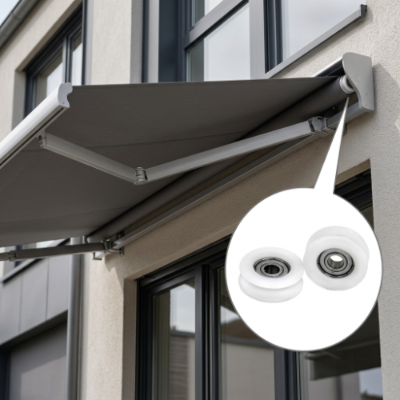

Komple Montajla Başlayın

Silindiri çıkarmadan önce tente mekanizmasının içine nasıl oturduğunu kontrol edin.

Bileşen hâlâ takılıyken birkaç fotoğraf çekin. Konumunu göstermeye yardımcı olacak çevredeki braketi, şaftı, kılavuzu, mahfazayı veya diğer parçaları ekleyin.

Yararlı bir fotoğraf seti şunları içerebilir:

• Çıkarmadan önce komple montaj
• Silindirin yakından görünümü
• Yan profil
• Ön ve arka yüzler
• Montaj noktası
• Kılavuz veya parça
• Kullanılabilir alanı etkileyen yakındaki bileşenler

Bu görüntüler, ölçümlerin tek başına her zaman yakalayamayacağı bağlamı sağlar.

Kurulum Yönünü Kaydedin

Bazı tekerlekler simetriktir, ancak diğerlerinin belirli bir yönelimi vardır. Flanş, oluk, yatak düzeni veya montaj özelliği yalnızca bir tarafta görünebilir.

Sökmeden önce bileşenin hangi yöne baktığını hızlıca not edin.

Genellikle bir fotoğraf yeterlidir. Birkaç benzer silindir çıkarılıyorsa, basit bir etiket veya çizim de her şeyin düzenli kalmasına yardımcı olabilir.

Ana Tekerlek Boyutlarını Ölçün

Çıkardıktan sonra bileşeni temiz, düz bir yüzeye yerleştirin. Parçanın başka donanıma bağlıyken ölçülmesi, doğru referans noktalarının belirlenmesini zorlaştırabilir.

Ana tekerlek boyutları genellikle başlangıç ​​noktasını sağlar.

Amaç mümkün olan her ölçümü toplamak değildir. Bileşenin nasıl uyduğunu ve çalıştığını açıklayan boyutlara odaklanın.

Tekerlek Profiline Yakından Bakın

Dış boyut resmin yalnızca bir kısmını verir. Koşu yüzeyinin şekli de aynı derecede önemli olabilir.

Tekerleğe yandan bakın ve temas yüzeyinin düz, yuvarlak, oluklu, flanşlı veya başka şekilde şekillendirilmiş olup olmadığını kontrol edin.

Yükseltilmiş kenar veya girintili bölümün kılavuzla özel bir ilişkisi olabilir. Bu ayrıntıların yalnızca ölçümler kullanılarak iletilmesi zor olabilir, bu nedenle net bir yan fotoğraf faydalıdır.

Aşınmadan Ayrı Tasarım

Daha eski bir silindir uzun bir süre tekrarlanan harekete maruz kalmış olabilir. Yüzeyi cilalanabilir, çizilebilir, düzleşebilir veya başka şekilde aşınabilir.

Görünen her işaretin orijinal tasarımı temsil ettiğini otomatik olarak varsaymayın.

Eşleşen başka bir tekerlek mevcutsa ve daha az aşınmış görünüyorsa ikisini karşılaştırın. Bileşenler arasındaki farklar, hangi özelliklerin orijinal profilin parçası olduğunu ve hangilerinin kullanım sonucu olduğunu göstermeye yardımcı olabilir.

Bu özellikle koşu yüzeyi gözle görülür şekilde değiştiğinde faydalıdır.

Merkez Açıklığını Dikkatlice Kontrol Edin

Tekerleğin merkezi, dönen bileşeni mekanizmanın geri kalanına bağladığı için özel bir ilgiyi hak ediyor.

Yapıya bağlı olarak merkezde bir yatak, burç, metal eklenti, şaft bağlantısı veya başka bir destek elemanı bulunabilir.

Boyutu kaydetmeden önce ilk olarak gerçekte neyin mevcut olduğunu belirleyin.

Şunları kontrol edin:

• Merkez basit bir açılıştır
• İçerisine bir rulman monte edilmiştir
• Bir burç mevcut
• Şaft bileşenin içinden geçer
• Şaft tekerlekle birlikte döner
• Tekerlek sabit bir mil etrafında döner

Bu farklılıklar, yedek bileşenin nasıl inşa edilmesi gerektiğini etkileyebilir.

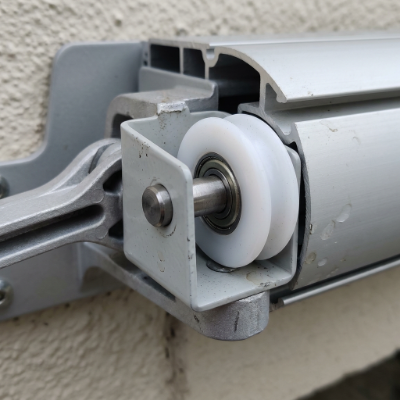

Montaj Yapısını Gözden Kaçırmayın

Yedek kaynak bulma sırasında yapılan yaygın hatalardan biri, tekerleğe odaklanıp montaj şeklini gözden kaçırmaktır.

Bir jant başka bir bileşenle benzer dış boyutlara sahip olabilir ancak tamamen farklı bir montaj yöntemi kullanabilir.

Silindir ile tente yapısı arasındaki bağlantıya bakın.

Şunlar tarafından desteklenebilir:

• Sabit bir pin
• Bir aks
• Bir şaft
• Bir braket
• Bir rulman
• Bir burç
• Entegre bir muhafaza

Sökmeden önce ve silindir çıkarıldıktan sonra montaj alanının bir fotoğrafını çekin.

Bu, tekerlek ile çevresindeki yapı arasındaki ilişkinin anlaşılmasını kolaylaştırır.

Kullanılabilir Alanı Kontrol Edin

Silindirin etrafındaki boşluk da kayda değerdir.

Yakınlarda kurulumu engelleyebilecek braketleri, kapakları, şaftları, rayları veya diğer bileşenleri arayın.

Değişimin yalnızca tekerleğin kendisine uygun olması gerekmez. Ayrıca mevcut montajdaki mevcut alan dahilinde çalışması gerekir.

Kılavuzu veya Parçayı İnceleyin

Tekerleğin hareket ettiği yüzey, bileşen hakkında faydalı bilgiler sağlayabilir.

Normal temas alanını gösteren işaretleri arayın. Bunlar bazen tekerleğin merkezi olarak mı çalıştığını yoksa bir tarafa daha fazla temas mı ettiğini ortaya çıkarabilir.

Ayrıca aşağıdakiler için çevredeki kılavuzu kontrol edin:

• Kir veya döküntü
• çizikler
• Deformasyon
• Gevşek bağlantı elemanları
• Düzensiz aşınma
• Orijinal biçimdeki değişiklikler

Kılavuz hasar görmüşse veya yanlış hizalanmışsa, silindiri tek başına değiştirmek altta yatan mekanik sorunu çözmeyebilir.

Bu nedenle rehberin ayrı bir konu olarak ele alınması yerine aynı süreçte incelenmesi gerekmektedir.

Net Bir Fotoğraf Sayıların Açıklayamadığını Açıklayabilir

Ölçümler önemlidir ancak bazı şekillerin sayılarla doğru bir şekilde tanımlanması zordur.

Kavisli kenarı, ofset merkezi ve bir tarafında küçük bir montaj özelliği olan bir silindiri düşünün. Bir boyut listesi parçayı tanımlayabilir, ancak bir yandan fotoğraf bu özellikler arasındaki ilişkiyi çok daha net bir şekilde gösterebilir.

Değiştirme talebi için iyi aydınlatmaya ve basit bir arka plana sahip fotoğraflar kullanın.

Aşağıdakileri eklemeyi deneyin:

• Genel bir görünüm
• Bir yandan görünüm
• Merkezin yakın çekimi
• Montaj alanının bir görünümü
• Bileşeni orijinal konumunda gösteren bir fotoğraf

Görsel referans için bir fotoğraftaki parçanın yanına bir cetvel veya ölçüm aleti de yerleştirilebilir.

Basit Bir Eskiz Yararlı Olduğunda

Bazı silindirlerin tanımlanması kolaydır. Diğerleri ise çizim yoluyla anlaşılması daha kolay olan olağandışı şekillere veya montaj düzenlemelerine sahiptir.

Temel bir taslağın resmi mühendislik çizim standartlarına uyması gerekmez.

Bileşeni önden ve yandan çizin, ardından önemli boyutları işaretleyin. Aksın veya şaftın yerini gösterin ve kılavuza temas eden yüzeyi belirtin.

Bu, birkaç pratik sorunun yanıtlanmasına yardımcı olabilir:

• Dönme merkezi nerede?
• Braketin hangi tarafı dönük?
• Hangi yüzey kılavuza temas ediyor?
• Hangi boyutlar tekerleğe aittir?
• Montaj yapısına hangi boyutlar aittir?

Özelleştirilmiş bileşenler için bu tür referanslar iletişimi çok daha kolaylaştırabilir.

Orijinal Parçayı Elinizde Tutun

Mümkünse eski silindiri ölçüm yaptıktan hemen sonra atmayın.

Fiziksel bir örnek, fotoğraflarda veya yazılı notlarda yakalanması zor olan bilgileri sağlayabilir. Gerçek tekerlek profilini, yatak düzenini, montaj özelliklerini ve aşınma belirtilerini gösterebilir.

Bu, özellikle bileşenin olağandışı olduğu veya orijinal tasarımın kolayca tanımlanabilen bir model numarasının bulunmadığı durumlarda yararlı olabilir.

Standart dışı kasnak ve makara bileşenleriyle çalışan üreticiler ve tedarikçiler için çizimler, fotoğraflar ve uygulama bilgileriyle birleştirilmiş bir örnek, yedek veya özelleştirilmiş tasarımın tartışılmasında yararlı bir referans sağlayabilir.

Açık Bir Değiştirme Talebi Hazırlama

Denetim tamamlandıktan sonra bilgileri basit bir spesifikasyon halinde düzenleyin.

Yararlı bir araştırma şunları içerebilir:

• Uygulama: Bileşenin kullanıldığı yer
• Mevcut bileşen: Orijinal parçanın açıklaması ve fotoğrafları
• Tekerlek bilgisi: Ana boyutlar ve çalışma profili
• Merkez bilgileri: Delik, yatak, burç veya mil düzenlemesi
• Montaj bilgileri: Braket, aks, pim veya muhafaza yapısı
• Kılavuz bilgileri: Temas yüzeyinin fotoğrafları veya açıklaması
• Durum: Görünür aşınma, çatlaklar, deformasyon veya diğer hasarlar
• miktar: Yaklaşık satın alma gereksinimi
• Örnek: Referans için orijinal bileşenin sağlanıp sağlanamayacağı
• Özelleştirme: Standart veya özelleştirilmiş bir bileşenin düşünülüp düşünülmediği

Bu, tedarikçiye tek bir fotoğraf veya ölçümden çok daha net bir başlangıç noktası sağlar.

Özelleştirilmiş kasnaklar ve makaralar içeren uygulamalar için HUNE, standart dışı bileşen gereksinimlerini tartışırken bu tür boyut ve uygulama bilgilerini kullanabilir.

Sipariş Vermeden Önce İncelenmesi Gerekenler

Tekerlek

Ana boyutları kontrol edin ve koşu profilinin doğru şekilde kaydedildiğinden emin olun.

Merkez

Bileşenin basit bir delik, yatak, burç, şaft veya başka bir iç düzenleme kullanıp kullanmadığını doğrulayın.

Montaj

Orijinal bağlantıyı önerilen yedek yapıyla karşılaştırın.

Rehber

Tekerlek profilinin çalıştığı yüzeye uygun olduğundan emin olun.

Kurulum Alanı

Montajı veya hareketi etkileyebilecek herhangi bir şey için çevreyi kontrol edin.

Çalışma Koşulları

Bileşenin kullanıldığı ortamı göz önünde bulundurun. Dış mekan tente sistemleri nem, toz, sıcaklık değişimleri ve tekrarlanan hareketlerle karşılaşabilir. Bu koşullar malzeme ve inşaat tartışılırken geçerli olabilir.

Pratik Bir Ölçüm Kontrol Listesi

Bilgileri bir tedarikçiye göndermeden önce aşağıdaki hususları ele aldığınızdan emin olun:

• Çıkarmadan önce silindirin fotoğrafını çekin
• Ana tekerlek boyutlarını kaydedin
• Yan profili kontrol edin
• Merkez açıklığını inceleyin
• Herhangi bir rulman veya burcu tanımlayın
• Mil, aks veya pim düzenlemesini kaydedin
• Montaj braketinin fotoğrafını çekin
• Kılavuzu veya parçayı inceleyin
• Görünür aşınma veya deformasyona dikkat edin
• Mevcut kurulum alanını kontrol edin
• Bileşen alışılmadık bir şekle sahipse basit bir çizim hazırlayın
• Mümkün olduğunda orijinal parçayı mevcut tutun
• Silindirin nasıl ve nerede kullanıldığını açıklayın
• Özelleştirilmiş bir bileşenin gerekip gerekmediğini belirtin

Sıkça Sorulan Sorular

Tente silindiri sipariş etmeden önce hangi ölçümleri almalıyım? Tekerlek çapını, genişliğini, merkez açıklığını, çalışma profilini, montaj düzenini ve mevcut kurulum alanını kaydedin. Montajın tamamının fotoğrafları ek bağlam sağlayabilir.

Dış çapı ölçmek yeterli mi? Hayır. Dış boyut bileşenin yalnızca bir parçasını tanımlar. Merkezi düzenleme, çalışma profili, montaj yapısı ve kılavuzla olan ilişki de uyumluluğu etkileyebilir.

Ölçtükten sonra orijinal silindiri saklamalı mıyım? Mümkün olduğunda evet. Orijinal parça, yalnızca ölçümlerle tespit edilmesi zor olabilecek profili, montaj özellikleri, iç düzenlemesi ve aşınma durumu hakkında faydalı bilgiler sağlayabilir.

Silindiri çıkarmadan önce neden fotoğraflamalıyım? Kurulu bir fotoğraf, bileşenin yönünü ve yakındaki braketler, şaftlar, kılavuzlar ve diğer parçalarla ilişkisini gösterir. Bu bağlam, değiştirme gerekliliklerinin açıklığa kavuşturulmasına yardımcı olabilir.

Bir tedarikçi bir numuneden özelleştirilmiş bir rulo yapabilir mi? Ölçümler, fotoğraflar, uygulama bilgileri ve montaj ayrıntılarıyla birleştirilmiş fiziksel bir örnek, standart olmayan veya özelleştirilmiş bir silindir tartışılırken yararlı referans bilgileri sağlayabilir.

İyi Ölçüm Sistemin Tamamıyla Başlar

Silindir, tente düzeneğinin nispeten küçük bir parçası olabilir ancak boyutları ve montaj ilişkisi, nasıl oturacağı ve hareket edeceği üzerinde doğrudan etkiye sahip olabilir.

Bu nedenle yedek kaynak temini dış çaptan daha fazlası ile başlamalıdır. Tekerlek profili, merkez düzeni, montaj yapısı, kılavuz ve mevcut kurulum alanının tümü faydalı bilgiler sağlar.

Birkaç net fotoğraf ve dikkatle kaydedilmiş boyutlar, özellikle eski veya standart dışı bir bileşenle uğraşırken süreci çok daha kolaylaştırabilir.

Pratik yaklaşım basittir: montajın tamamını inceleyin, önemli alanları ölçün, montaj düzenlemesini belgeleyin ve mümkün olduğunda orijinal parçayı karşılaştırma için hazır bulundurun. Bu, hem alıcıların hem de üreticilerin bileşen ve onun tente sistemi içindeki rolü hakkında daha net bir anlayışa sahip olmasını sağlar.
