Uygun Sistem Uyumu İçin Tente Silindiri Boyutları Önemlidir

Bir tente silindirini değiştirirken veya geliştirirken, Uygun Sistem Uyumu için Hangi Tente Silindiri Boyutlarının Önemli olduğunu bilmek mi istiyorsunuz? sürecin önemli bir parçasıdır. Silindir küçük ve basit bir bileşen gibi görünebilir ancak boyutları, düzeneğin içinde nasıl oturacağını, kılavuza nasıl temas edeceğini, mile nasıl bağlanacağını ve çalışma sırasında nasıl hareket edeceğini etkiler. Yalnızca görünüme göre seçim yapmak bu nedenle kurulum sırasında sorun yaratabilir.

Geri çekilebilir tenteler, veranda gölge sistemleri, karavan tenteleri, katlanır yapılar ve benzeri mekanizmalar için silindir, komple montajın bir parçası olarak düşünülmelidir. Çap, genişlik, delik, aks konumu, profil ve mevcut montaj alanının tümü hikayenin farklı bir bölümünü anlatır.

Amaç mümkün olan her ölçümü toplamak değildir. Aslında uyumu ve hareketi etkileyen boyutları belirlemektir.

Silindir Boyutlarının Neden Birlikte Dikkate Alınması Gerekir?

Silindir kendi başına çalışmaz. Normalde bir şaft, braket, yatak veya burç, kılavuz, palet, çerçeve veya başka bir hareketli bileşenle çalışır.

Bir ölçümlendirmenin değiştirilmesi montajın başka bir bölümünü etkileyebilir.

Örneğin farklı bir tekerlek çapı, hareketli yapının kılavuza göre konumunu değiştirebilir. Daha geniş bir tekerlek yakındaki bir brakete engel olabilir. Farklı bir delik mevcut şaftın doğru şekilde takılmasını engelleyebilir. Dış şekil benzer görünse bile genel kurulum farklı olabilir.

Bu nedenle tek bir ölçüme göre yedek parça seçilmemelidir.

Süreç hakkında düşünmenin yararlı bir yolu şudur:

Makara boyutu → montaj konumu → kılavuzla temas → düzeneğin hareketi

Bu zincirin bir parçası eşleşmezse silindir amaçlandığı gibi performans göstermeyebilir.

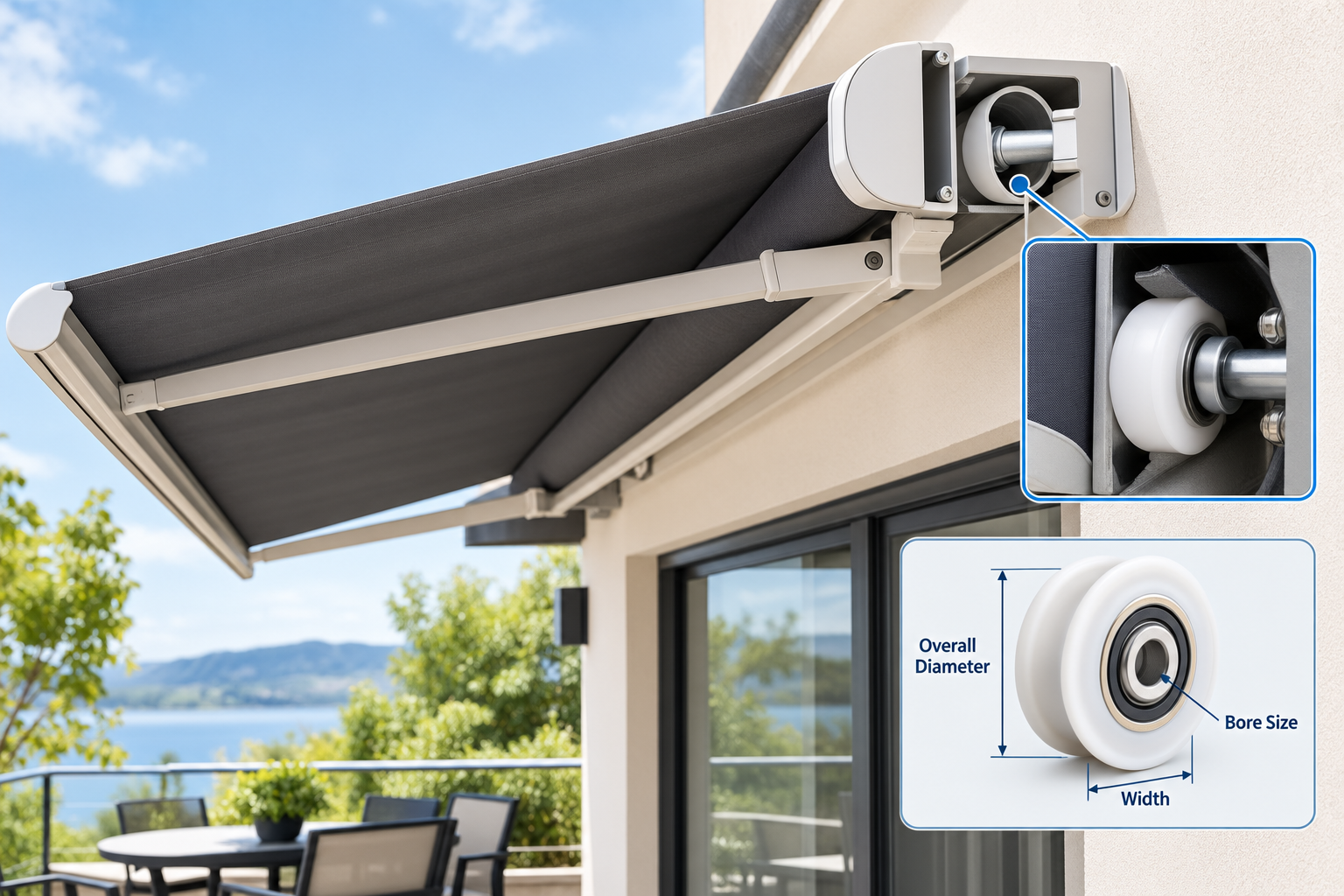

Hangi Tente Rulo Ölçülerini Kontrol Etmelisiniz?

Mevcut bir silindiri tanımlarken veya yeni bir tasarım hazırlarken çeşitli boyutların kaydedilmesi önemlidir.

Her proje bu ölçümlerin hepsini gerektirmez. İlgili noktalar silindirin nasıl kullanıldığına bağlıdır.

Dış Çap Çalışma Pozisyonunu Etkiler

Dış çap genellikle insanların ölçtüğü ilk boyutlardan biridir, ancak önemi sadece tekerleğin boyutunu tanımlamanın ötesine geçer.

Palete veya kılavuza göre silindirin nerede duracağını belirleyebilir. Değiştirilen parçanın çapı gözle görülür derecede farklıysa, hareketli bölüm amaçlanandan daha yüksek veya daha alçakta oturabilir.

Bu değişiklik yakındaki parçalar arasındaki açıklığı etkileyebilir. Ayrıca bir çerçevenin, taşıyıcının veya destekleyici bileşenin konumunu da değiştirebilir.

Bu nedenle çap izole bir sayı olarak ele alınmak yerine çevre yapıyla birlikte ele alınmalıdır.

Genişlik Temas Alanından Daha Fazlasını Belirler

Tekerlek genişliği başka bir kullanışlı boyuttur.

Bir silindirin çalışma yüzeyinde doğru bir şekilde oturabilmesi için yeterli alana ihtiyacı vardır, ancak aynı zamanda yeterli yan açıklığa da ihtiyacı vardır. Tekerlek mevcut alan için çok genişse brakete veya kılavuz duvara sürtünebilir. Orijinal tasarımdan daha dar olması durumunda temas konumu değişebilir.

Bu nedenle doğru genişlik, tekerleğin etrafındaki fiziksel alana bağlıdır.

Mevcut bir parçayı ölçerken hem tekerleğin kendisini hem de tekerlek ile komşu bileşenler arasındaki boşluğu kontrol edin.

Delik Uyumluluğu Nasıl Etkiler?

Delik, silindirin ortasındaki açıklıktır. Montaj tarafından kullanılan şaft, aks, pim veya yatak düzeniyle doğrudan ilgilidir.

Yedek tekerlek eşleşen bir dış çapa sahip olabilir ve merkez bağlantısı farklı olduğu için yine de yerine oturamayabilir.

Bu nedenle delik aşağıdakilerle birlikte kontrol edilmelidir:

• Şaft veya aks tipi
• Rulman düzeni
• Merkez inşaatı
• Tutma yöntemi
• Mevcut yan açıklık
• Tekerleğin braket içindeki konumu

Bazı tasarımlarda tekerlek bir şaftın etrafında döner. Diğerlerinde tekerleğe bir yatak entegre edilmiştir. Dolayısıyla aynı dış boyutlar, farklı iç yapıya sahip bileşenleri tanımlayabilir.

Bu, takılı silindirin fotoğrafının değiştirilmesi istendiğinde yararlı olabilmesinin nedenlerinden biridir.

Tekerlek Profili Boyutu Kadar Önemli mi?

Birçok uygulamada evet.

Silindir sadece yuvarlak bir nesne değildir. Hareket yüzeyi düz, yivli, kavisli, flanşlı veya belirli bir kılavuza göre şekillendirilmiş olabilir.

Profil, tekerleğin nereye temas edeceğini belirler.

Basit bir örnek düşünün. Düz bir yüzey üzerinde çalışmak üzere tasarlanan bir silindir, bir oluk içinde oturması amaçlanan silindirden farklı bir temas ilişkisine sahiptir. İki tekerlek benzer dış çaplara sahip olabilir ancak yine de farklı mekanik düzenlemelere ait olabilir.

Sadece Tekerleği Değil Koşu Yüzeyini de Eşleştirin

Mevcut bir tente silindirini kontrol ederken tekerleğin gerçekte çalıştığı alanı inceleyin.

Şunu arayın:

• Düz temas yüzeyleri
• Oluklar veya kanallar
• Yükseltilmiş kılavuz kenarları
• Yan flanşlar
• Kavisli koşu bölümleri
• Kapalı kılavuz alanları
• Düzensiz temas belirtileri

Pistin durumu da yararlı bilgiler sağlayabilir. Aşınma işaretleri, silindirin normalde çevredeki yapıya temas ettiği yeri gösterebilir.

Bu, özellikle orijinal parça aşındığında ve profilinin tanımlanması artık kolay olmadığında yararlı olabilir.

Genel Kurulum Alanı Nedir?

Bir silindir doğru temel boyutlara sahip olabilir ve çevresinde yeterli alan yoksa yine de uygun olmayabilir.

Bu, değiştirme çalışması sırasında gözden kaçırılması kolay bir ayrıntıdır.

Yalnızca bileşenin kendisini değil, bileşenin etrafındaki alanı da ölçün. Tekerlek ile braket, yakındaki çerçeve elemanları, kılavuz yüzeyleri, bağlantı elemanları ve diğer hareketli parçalar arasındaki mesafeyi kontrol edin.

Yararlı bir inceleme birkaç pratik soruyu yanıtlamalıdır:

1. Silindir montaj konumuna girebilir mi?
2. Yakındaki parçalara dokunmadan dönebilir mi?
3. Tekerlek kılavuzla aynı hizada mı kalıyor?
4. Şaft veya yatak için yeterli yer var mı?
5. Tutma donanımı kurulabilir mi?
6. Montaj hala tam çalışma yolunda ilerliyor mu?

Bu sorular basit bir boyut kontrolünü uygun bir uyum değerlendirmesine dönüştürür.

Aks Konumu Neden Tüm Montajı Değiştirebilir?

Bir silindirin merkezi, montaj yapısına göre her zaman aynı şekilde konumlandırılmaz.

Aks konumundaki küçük bir değişiklik, çevredeki bileşenin yüksekliğini, açısını veya konumunu etkileyebilir. Bu, silindirin bir taşıyıcının, kolun, braketin veya kılavuzlu hareket sisteminin bir parçasını oluşturduğu durumlarda önemlidir.

Örneğin, tekerlek merkezi orijinal tasarımdan farklı bir şekilde oturursa silindir, kılavuza farklı bir noktada temas edebilir. Bu, yükün montaj boyunca aktarılma şeklini değiştirebilir.

Bu nedenle, standart olmayan bir silindiri değiştirirken, yalnızca tekerlek çapını kaydetmek yerine, tekerlek merkezi ile montaj yapısı arasındaki ilişkiyi ölçün.

Basit Bir Ölçüm Sırası Zaman Kazandırabilir

Her şeyi rastgele ölçmeye gerek yok.

Pratik bir sırayı takip etmek daha kolaydır:

Adım 1: Montajın Tamamını Fotoğraflayın

Silindiri çıkarmadan önce daha geniş bir fotoğraf çekin. Bu, bileşenin nasıl konumlandırıldığını gösterir.

Adım 2: Silindiri Çıkarın ve İnceleyin

Çıkarıldıktan sonra tekerleği, göbeği, deliği, profili ve montaj alanını inceleyin.

Adım 3: Ana Boyutları Kaydedin

Dış çap, genişlik, delik ve toplam yükseklik ile başlayın.

Adım 4: Profili Kontrol Edin

Çalışan yüzeye ve herhangi bir oyuk, flanş veya kavisli bölüme dikkatlice bakın.

Adım 5: Montaj İlişkisini Ölçün

Tekerleğin mile, brakete, kılavuza ve yakındaki parçalara göre nasıl oturduğunu kaydedin.

Adım 6: Silindiri Kılavuzla Karşılaştırın

Kılavuz, tekerleğin kendisinin sağlayamadığı bilgileri ortaya çıkarabilir. Mümkün olduğunda ikisini birlikte fotoğraflayın.

Bu süreç tedarikçi, bakım ekibi veya ürün tasarımcısı için daha net bir referans oluşturur.

Bir Boyut Biraz Farklı Olursa Ne Olur?

Her boyut farkı otomatik olarak silindirin çalışamayacağı anlamına gelmez. Etki, farkın nerede oluştuğuna ve sistemin nasıl tasarlandığına bağlıdır.

Kritik olmayan bir dış yüzeydeki değişikliğin pratikte çok az etkisi olabilir. Delik, çalışma profili veya montaj konumundaki bir değişiklik çok daha önemli olabilir.

Bu nedenle boyutsal toleransın fonksiyonla ilişkili olarak dikkate alınması gerekir.

Yedek kaynak kullanımı için ölçümleri üç gruba ayırmak yararlı olacaktır:

Bu yaklaşım, denetimin anlaşılmasını kolaylaştırır ve gereksiz ölçümlerin önlenmesine yardımcı olur.

Özel Bir Rulo Ne Zaman Düşünülmelidir?

Orijinal tasarım halihazırda yerleşik bir silindir konfigürasyonunu takip ettiğinde standart bileşenler iyi çalışabilir.

Mevcut bileşenin alışılmadık bir profile, standart dışı bir deliğe, özel montaj yapısına, sınırlı kurulum alanına veya mevcut bir yedek ürünle eşleşmesi zor bir tasarıma sahip olması durumunda özel bir silindir düşünülebilir.

Özelleştirme, OEM geliştirme sırasında silindirin belirli bir çerçeve veya kılavuz etrafında tasarlanması gerektiğinde de anlamlı olabilir.

Bu projeler için boyutlar, bağımsız bir ürün spesifikasyonu olarak değil, komple mekanik çizimin bir parçası olarak düşünülmelidir.

Tedarikçinin uygun bir tasarımı onaylamadan önce kılavuz, şaft, montaj braketi, çalışma ortamı ve amaçlanan hareket hakkında bilgiye ihtiyacı olabilir.

Özelleştirilmiş kasnak ve makara üretimi için HUNE gibi üreticiler yapıyı inceleyebilir ve gerekli montaj ve hareket koşullarına uygun bir bileşen geliştirebilir. HUNE'un ürün yelpazesi, standart bir bileşenin mevcut mekanik düzenlemeyle eşleşmediği durumlarda uygun olabilecek farklı makara profilleri ve özelleştirilmiş makara çözümleri içerir.

Alıcılar Silindir Bilgilerini Nasıl Daha İyi Hazırlayabilir?

Açık bir talep teknik iletişimi çok daha kolaylaştırabilir.

Yalnızca tek bir ölçüm göndermek yerine aşağıdakileri içeren küçük bir bilgi paketi hazırlayın:

• Orijinal silindirin fotoğrafları
• Kurulumun tamamının fotoğrafları
• Ana boyut ölçümleri
• Tekerlek profili detayları
• Şaft veya aks bilgisi
• Fotoğrafları yönlendirin veya izleyin
• Montaj yöntemi
• Uygulama türü
• Değiştirme veya yeni geliştirme gereksinimi
• Beklenen satın alma miktarı

Çizim mümkün olduğunda faydalıdır ancak başlangıçta her zaman gerekli değildir. Fiziksel bir numune ve net fotoğraflar da üreticinin bileşeni anlamasına yardımcı olabilir.

Sipariş Vermeden Önce Pratik Bir Kontrol Listesi

Tente silindirinin değişimini onaylamadan önce aşağıdaki noktaları inceleyin:

Tekerlek

• Dış çap
• Genişlik
• Profil
• delik
• Merkez yapısı

Montaj

• Şaft veya aks
• Braket konumu
• Tutma yöntemi
• Mevcut kurulum alanı

Koşu Koşulları

• Kılavuz şekli
• İletişim konumu
• Gümrükleme
• Hareket yönü
• Olası kavisli bölümler

Başvuru

• Tente türü
• Dış mekana maruz kalma
• Hareket sıklığı
• Değiştirme veya yeni tasarım

Bu kontrol listesi karmaşık mühendislik hesaplamaları gerektirmez. Amacı, sipariş verilmeden önce silindir ile sistemin geri kalanı arasındaki fiziksel ilişkinin anlaşıldığından emin olmaktır.

Temel Çıkarımlar

• Dış çap affects the roller's running position within the assembly.
• Tekerlek width needs to be considered together with contact area and side clearance.
• delik dimensions should match the shaft, axle, pin, or bearing arrangement.
• Hareket profilinin kılavuza veya temas yüzeyine uygun olması gerekir.
• Aks konumu çevredeki bileşenlerin yüksekliğini, açısını ve hareketini etkileyebilir.
• Mevcut kurulum alanı should be checked before confirming a replacement.
• Silindirin, montaj yapısının ve kılavuzun fotoğrafları, ölçümlerin yanı sıra yararlı bilgiler sağlayabilir.
• Alışılmadık profiller, montaj yapıları veya alan kısıtlamaları standart bileşenlerin eşleşmesini zorlaştırdığında özel silindirler düşünülebilir.

Doğru Boyut Tüm Sistemi Destekleyen Boyuttur

Tente silindirinin boyutlandırılması sadece aynı dış çapa sahip bir tekerlek bulma meselesi değildir. Uygun uyum, birkaç boyutun birlikte nasıl çalıştığına bağlıdır.

Çap çalışma pozisyonunu etkiler. Genişlik teması ve açıklığı etkiler. Delik, şaft bağlantısını belirler. Profil, kılavuzla etkileşimi kontrol eder. Montaj boyutları, silindirin düzeneğin içine doğru şekilde oturup oturmayacağını belirler.

Çevredeki alan da önemlidir.

Bu nedenle en faydalı yaklaşım, öncelikle mekanizmanın tamamını incelemek, ardından montaj ve hareketi kontrol eden boyutları belirlemektir. Fotoğraflar ve uygulama bilgileriyle desteklenen birkaç iyi seçilmiş ölçüm, yedek kaynak kullanımı veya özel geliştirme için çok daha net bir temel sağlayabilir.

Silindir izole edilmiş bir tekerlek yerine tente sisteminin bir parçası olarak ele alındığında boyutsal kontrollerin anlaşılması çok daha kolay hale gelir. Bu aynı zamanda dikkatli bileşen seçiminin montaj ve bakım sırasında önlenebilir montaj sorunlarının azaltılmasına yardımcı olabileceği yerdir.
